Как и любой инженерный инструмент, 3Д-принтер требует регулярного обслуживания. Пренебрежение уходом ведет к потере качества и точности печати, засорам, поломкам дорогостоящих узлов и сокращению срока службы оборудования. Хотя базовые принципы (чистота, калибровка, смазка) универсальны, каждый тип аддитивных систем имеет свои конструктивные особенности и критические точки. Рассмотрим особенности ухода за каждым типом, а также дадим практические советы по обслуживанию принтеров популярных брендов и серий.
Важно: читайте руководство по использованию и обслуживанию вашего принтера до начала работы!
FDM-принтеры: механика и нагрев
FDM (Fused Deposition Modeling – метод послойного наплавления) — самая распространённая технология для дома, офиса и мелкосерийного производства. Печатающая головка принтера послойно наносит расплавленный пластик на платформу (стол). Как правило, пластик подаётся из катушки пластик подается с катушки в виде нити (филамента, плавится в хотэнде (hotend) и выдавливается через сопло.

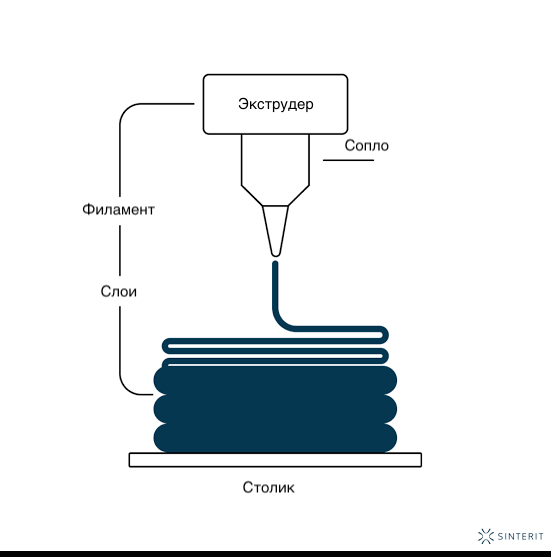

Процесс FDM-печати
Среди FDM-принтеров выделяются два основных направления:
-
Открытые принтеры (Open-frame) - отличный выбор для старта, легкий доступ к узлам и бюджетные цены. Сюда входят: Bambu Lab A1 / A1 mini, Anycubic Kobra 2 Neo, Anycubic Kobra X.
-
Закрытые принтеры (Closed-frame / Enclosed) - с корпусом для стабильной температуры, идеальны для инженерных пластиков (ABS, ASA, Nylon). Представлены моделями: Bambu Lab P2S, FlashForge 5M Pro, Elegoo Centauri Carbon.
Что проверять и обслуживать
- Сопло и хотэнд. Сопло – расходный узел. Важно иметь запасное сопло и менять его по мере износа. Со временем в сопле накапливаются остатки пластика, появляются засоры и пробки. Чистоту сопла следует проверять перед каждой печатью. Раз в месяц для внутренней очистки сопла полезно проводить «холодную протяжку» (cold pull) или «атомную протяжку» (atomic pull) — прогонять через горячее сопло кусочек нейлона или чистящего филамента для удаления нагара внутри канала. Регулярную чистку сопла можно делать иглой или проволокой. Наборы для обслуживания входят в базовую комплектацию многих моделей. На принтерах AnyCubic и Creality рекомендуется чистить внешнюю часть сопла (в нагретом состоянии) латунной щеткой после каждой долгой печати. На Bambu Lab стоит активировать встроенную функцию проверки чистоты сопла перед печатью. При обслуживании хотэнда может потребоваться замена термопасты – эту процедуру следует проводить строго по инструкциям производителя.

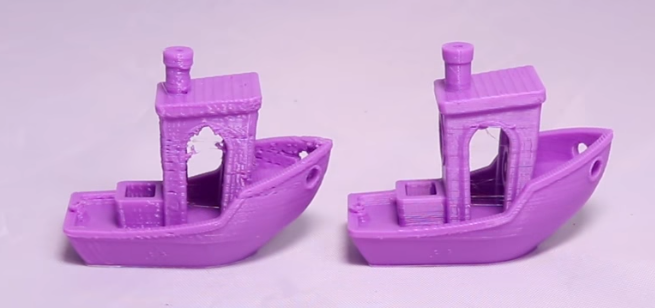

Разница в печати с помощью старого сопла и нового сопла

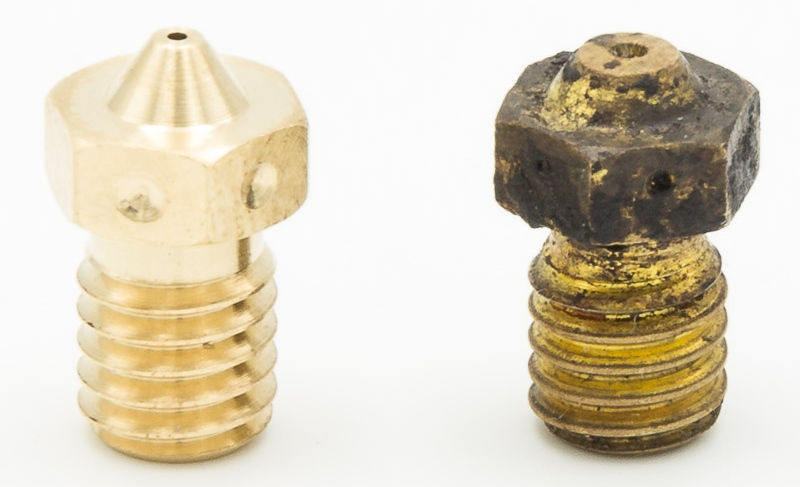

Новое сопло по сравнению со старым, изношенным соплом
- Платформа (стол). Поверхность должна быть ровной и чистой. Адгезию к печатной поверхности следует проверять перед каждой печатью. Для стеклянных и текстурированных платформ удаляйте остатки пластика пластиковым скребком, не используйте металлические предметы, чтобы не поцарапать поверхность. Протирайте платформы изопропиловым спиртом перед каждым запуском печати. Раз в месяц мойте их теплой водой с мылом для удаления остатков клея.
Очищение стола
- Направляющие валы, ходовые винты (оси Z), подшипники. Пыль и мелкие частицы пластика ускоряют износ. Раз в 1-2 месяца или каждые 150-200 часов работы очищайте направляющие валы и ходовые винты от старой смазки и пыли безворсовой салфеткой с изопропиловым спиртом и смазывайте синтетической силиконовой, литиевой или фторопластовой смазкой (по рекомендации производителя).

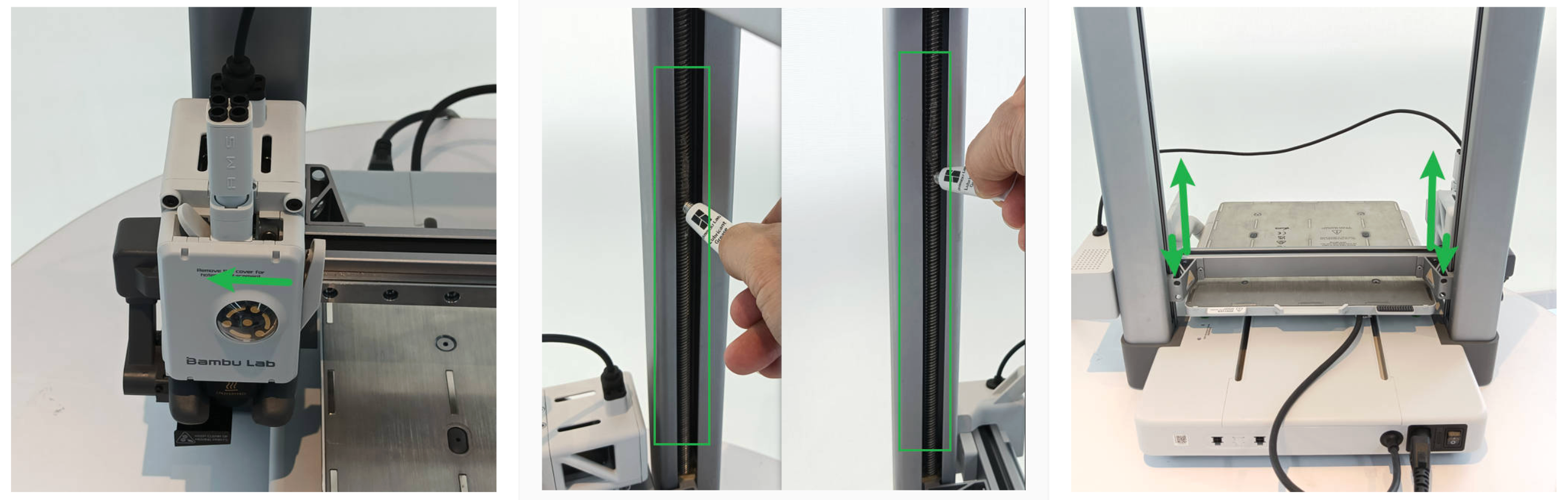

Процесс нанесения смазки на ось Z

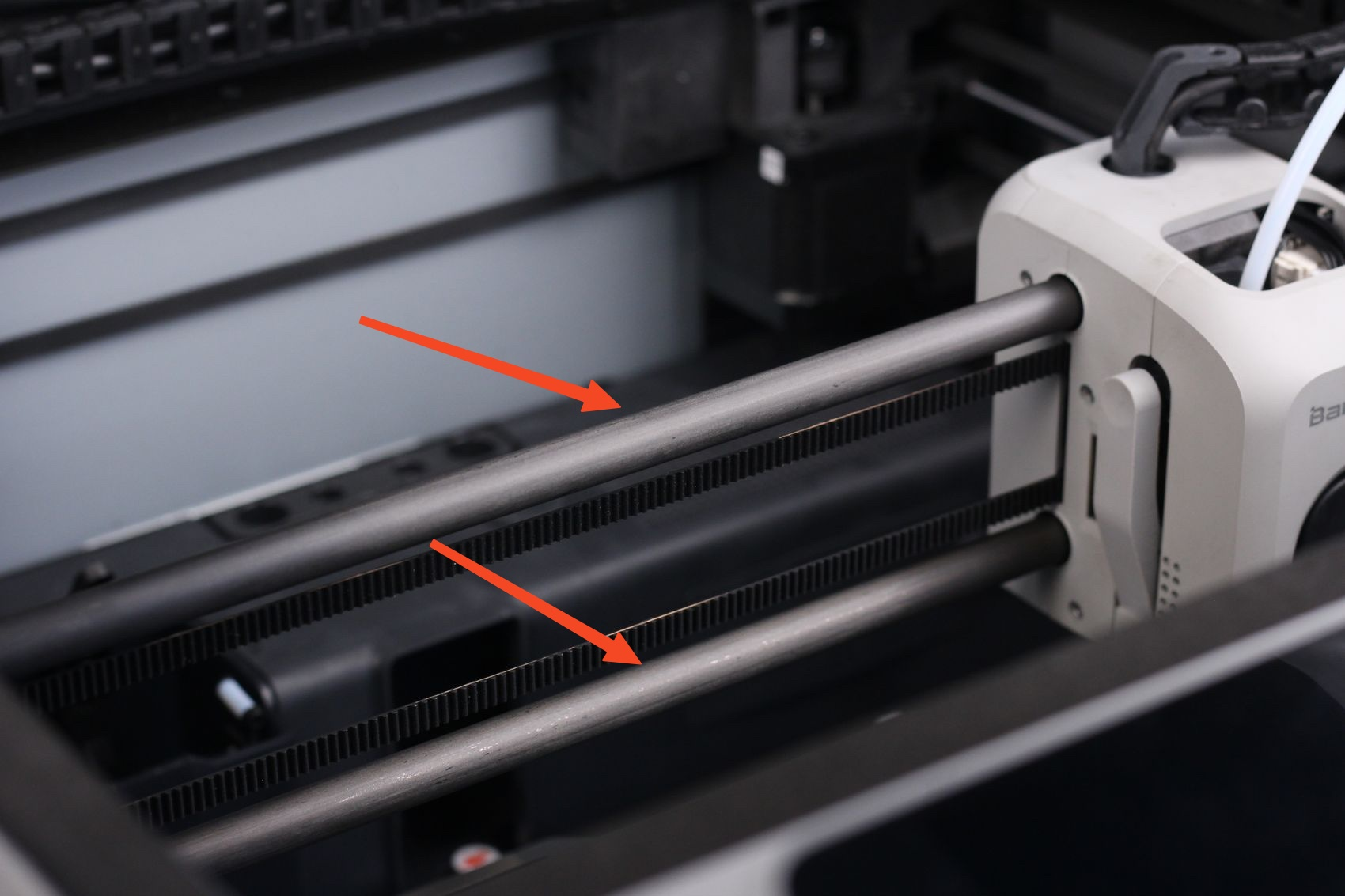

Карбоновые направялющие (как на оси X принтеров Bambu Lab серий X1 и P1) нельзя смазывать — их протирают сухой безворсовой салфеткой. Использование любых масел или консистентных смазок на этих элементах не рекомендуется.
У младших моделей принтеров Creality особое внимание уделяйте роликам V-образных колес — их нужно периодически поджимать эксцентриками, чтобы убрать люфт стола.
Карбоновые направляющие
- Ремни и натяжение. Ослабленные ремни дают «рябь» на стенках изделия, перетянутые — повышают нагрузку на моторы. Проверяйте натяжение ремней каждые 2 недели или каждые 50 часов работы принтера, регулируйте по инструкции к вашей модели. На современных скоростных принтерах (например, Bambu Lab или Creality) правильное натяжение ремней имеет критическое значение для корректной работы алгоритмов компенсации вибраций (Input Shaping).

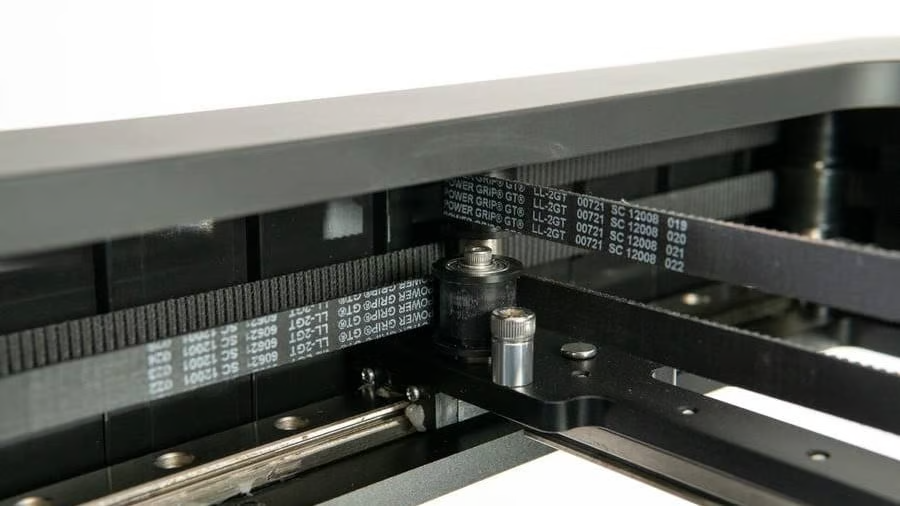

Ремни в FDM-принтере

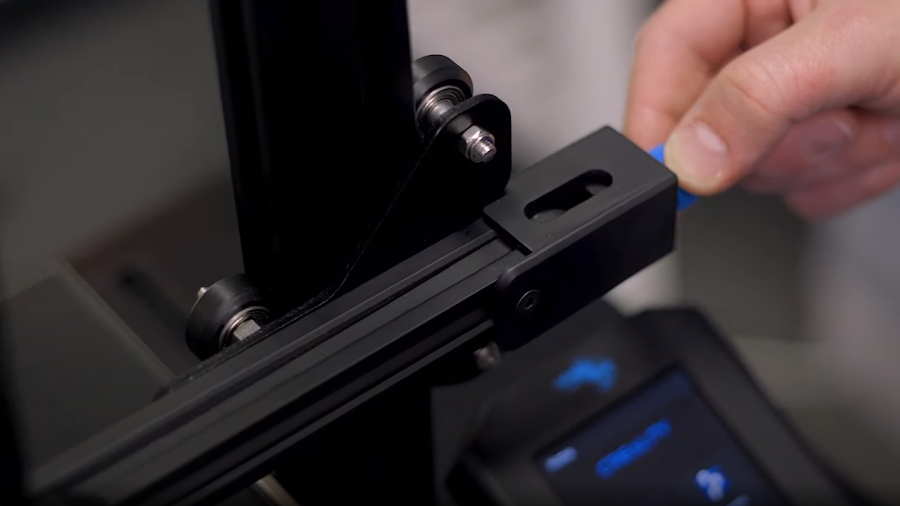

Один из вариантов механизма натяжения ремней
- Экструдер и подающий механизм. Следите за чистотой подающей шестерни (Hobb), удаляйте налипший пластик. Проверяйте, что филамент подается равномерно. При проскальзывании филамента насечки шестерни можно прочистить иглой. При износе зубцов – замените шестерню.

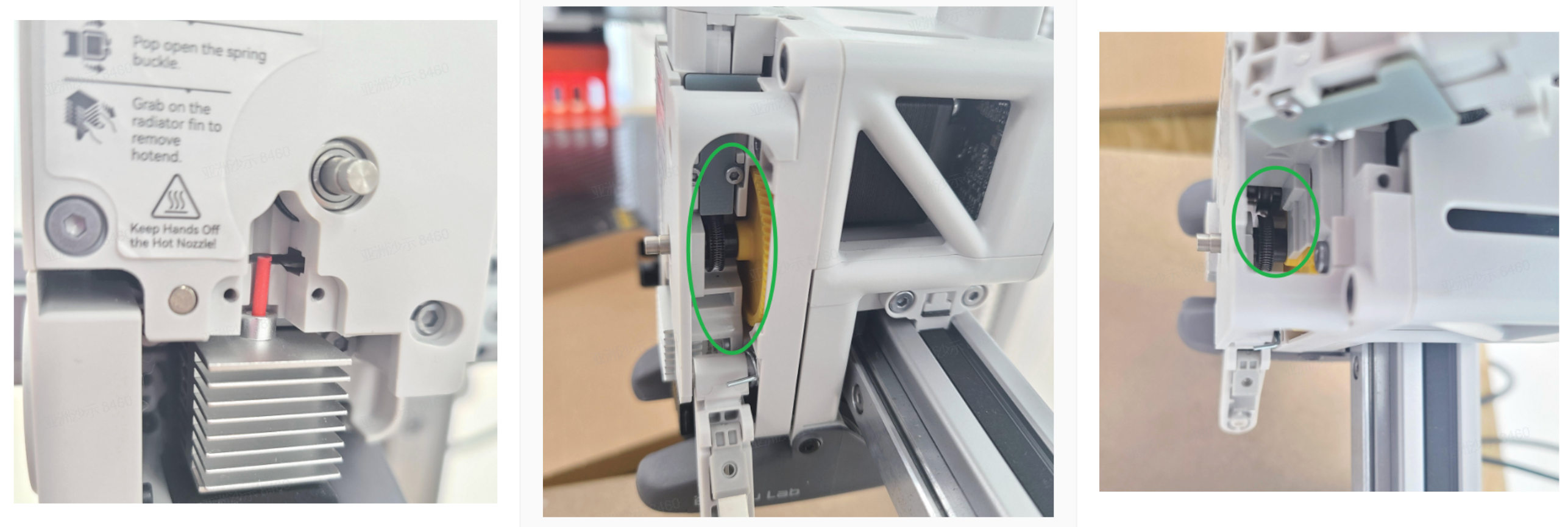

Процесс чистки экструдера
- Калибровка. Выполняйте проверку стола перед каждой печатью, и раз в месяц проводите полную перекалибровку осей X, Y и Z (перпендикулярность), а также настраивайте подачу филамента в экструдере (E-steps). Для проверки зазора между соплом и столом используйте комплектный щуп.

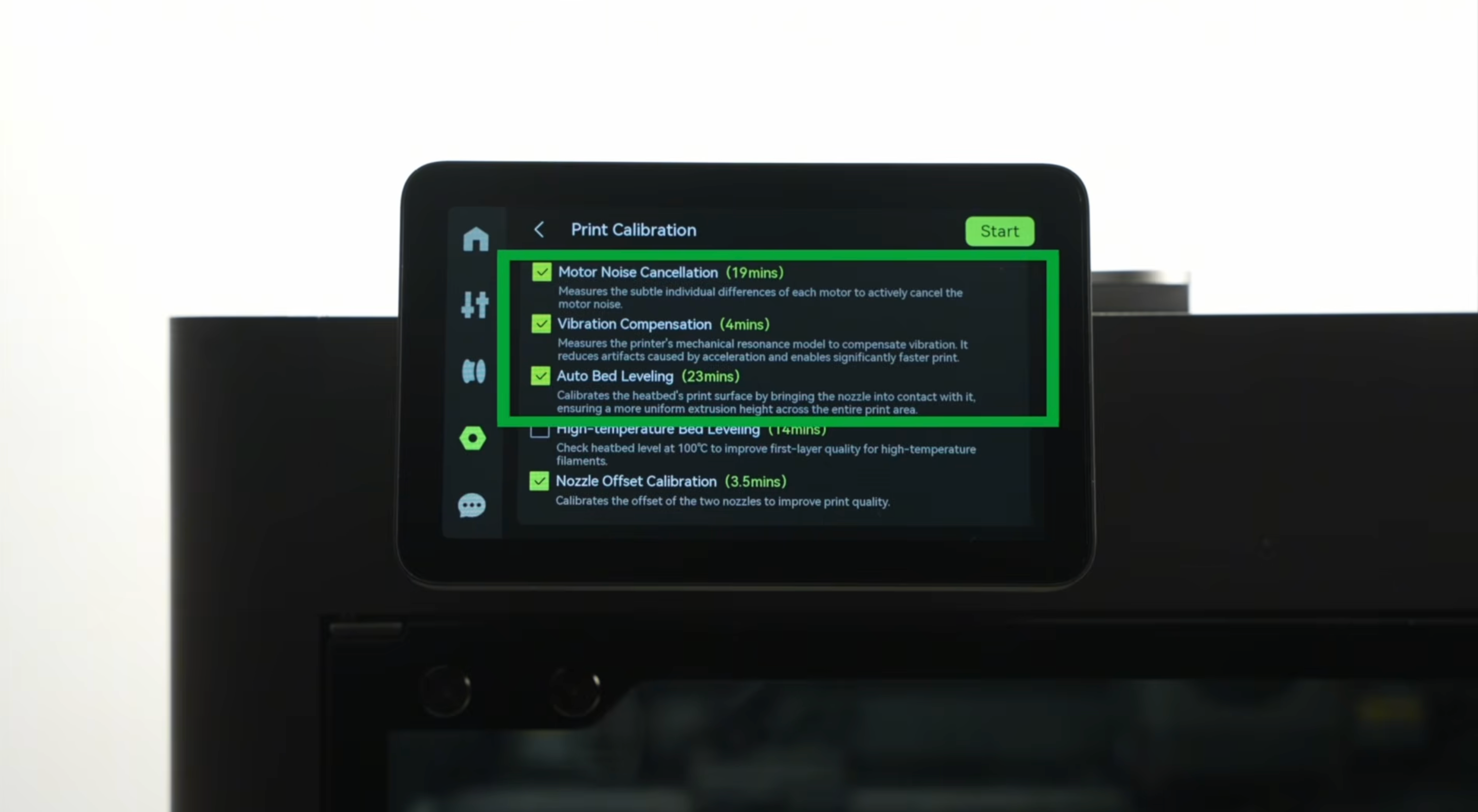

Процесс калибровки на принтерах Bambu Lab

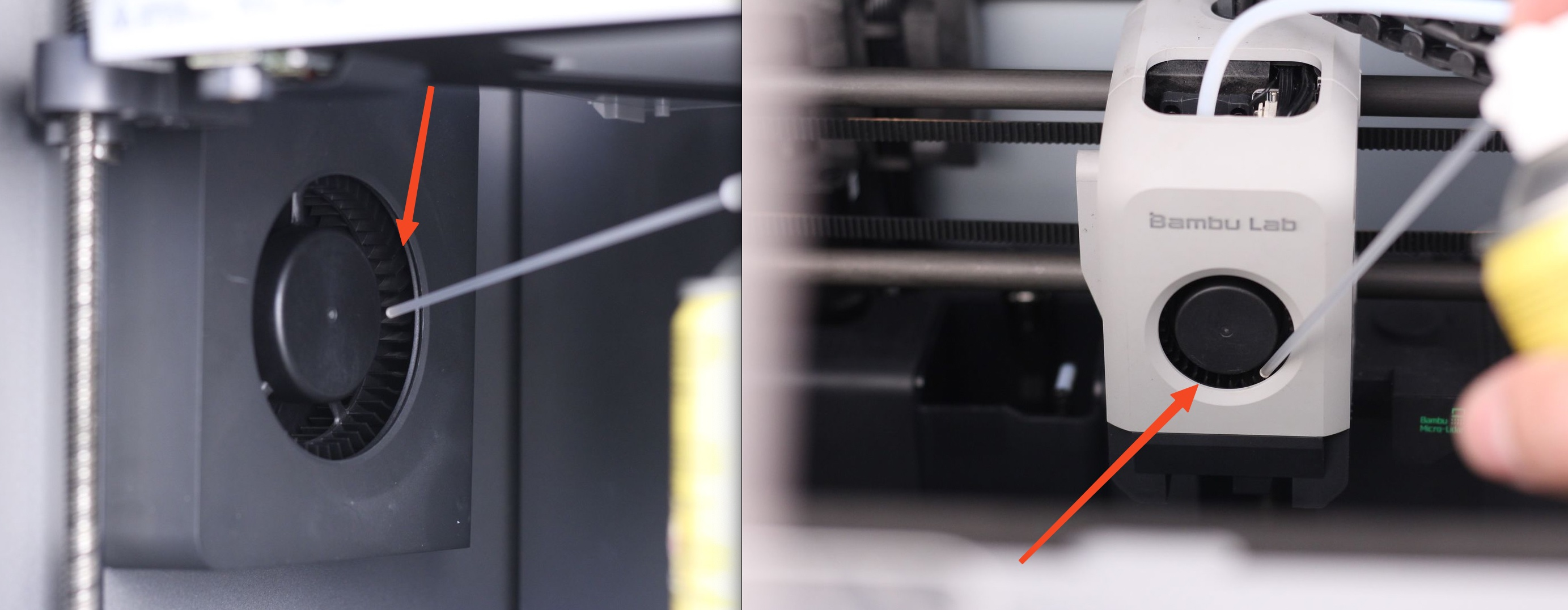

- Вентиляторы. Могут забиваться тонкими нитями пластика. Удобно чистить жесткой кисточкой или продувать сжатым воздухом. Полную очистку вентиляторов надо проводить по крайней мере каждые полгода.
Вентиляторы на принтерах Bambu
Фотополимерные принтеры: смола, ультрафиолет и чистота

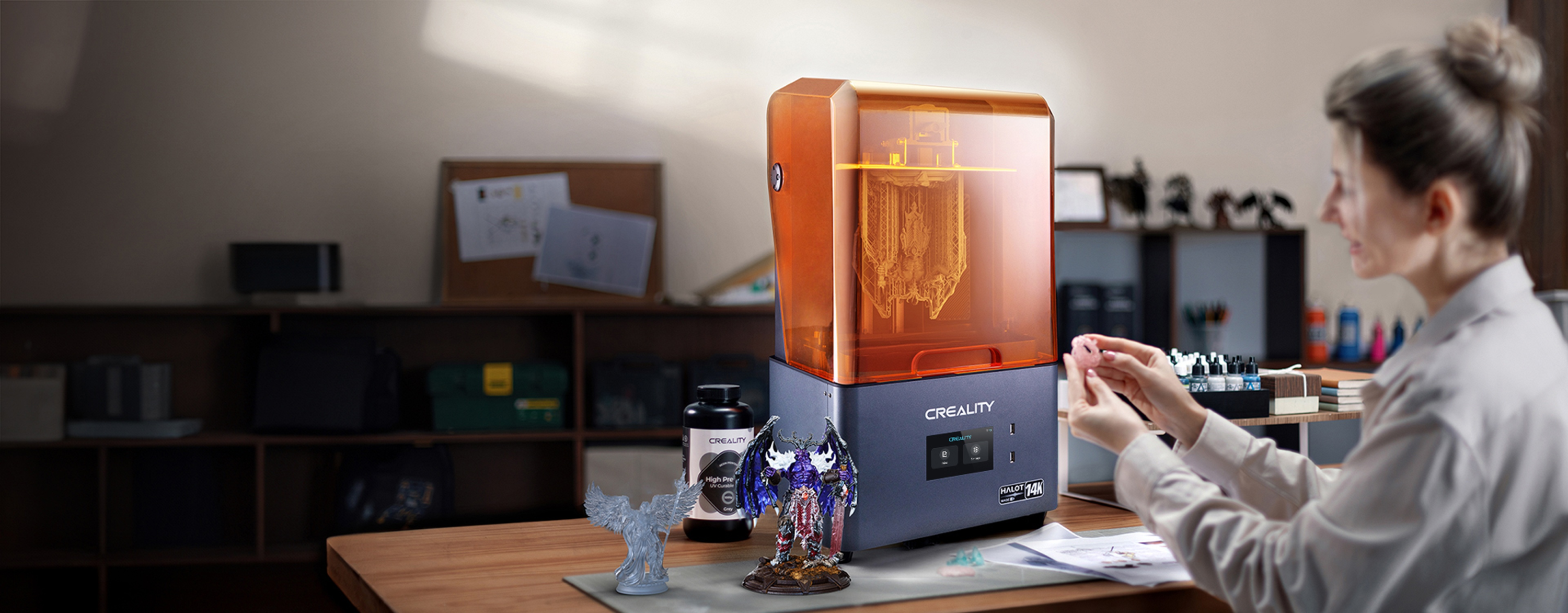

К популярным фотополимерным принтерам относятся Anycubic Photon P1 Max, Elegoo Saturn 4 Ultra 16K, Anycubic Photon Mono M7 Max, Creality HALOT-MAGE S 14k, Phrozen Sonic Mega 8k S.
Все три технологии (SLA, DLP, LCD) работают по принципу послойного выборочного отверждения жидкой смолы УФ-излучением. Но механизм засветки у них разный:

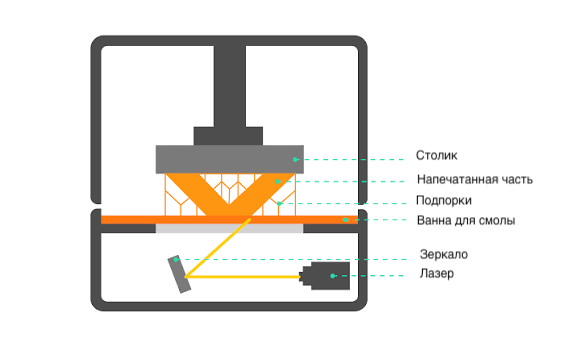

Сфокусированный луч УФ-лазера отражается от подвижного зеркала и засвечивает нужные участки слоя фотополимерной жидкости. Есть два варианта расположения печатного стола - сверху и снизу.

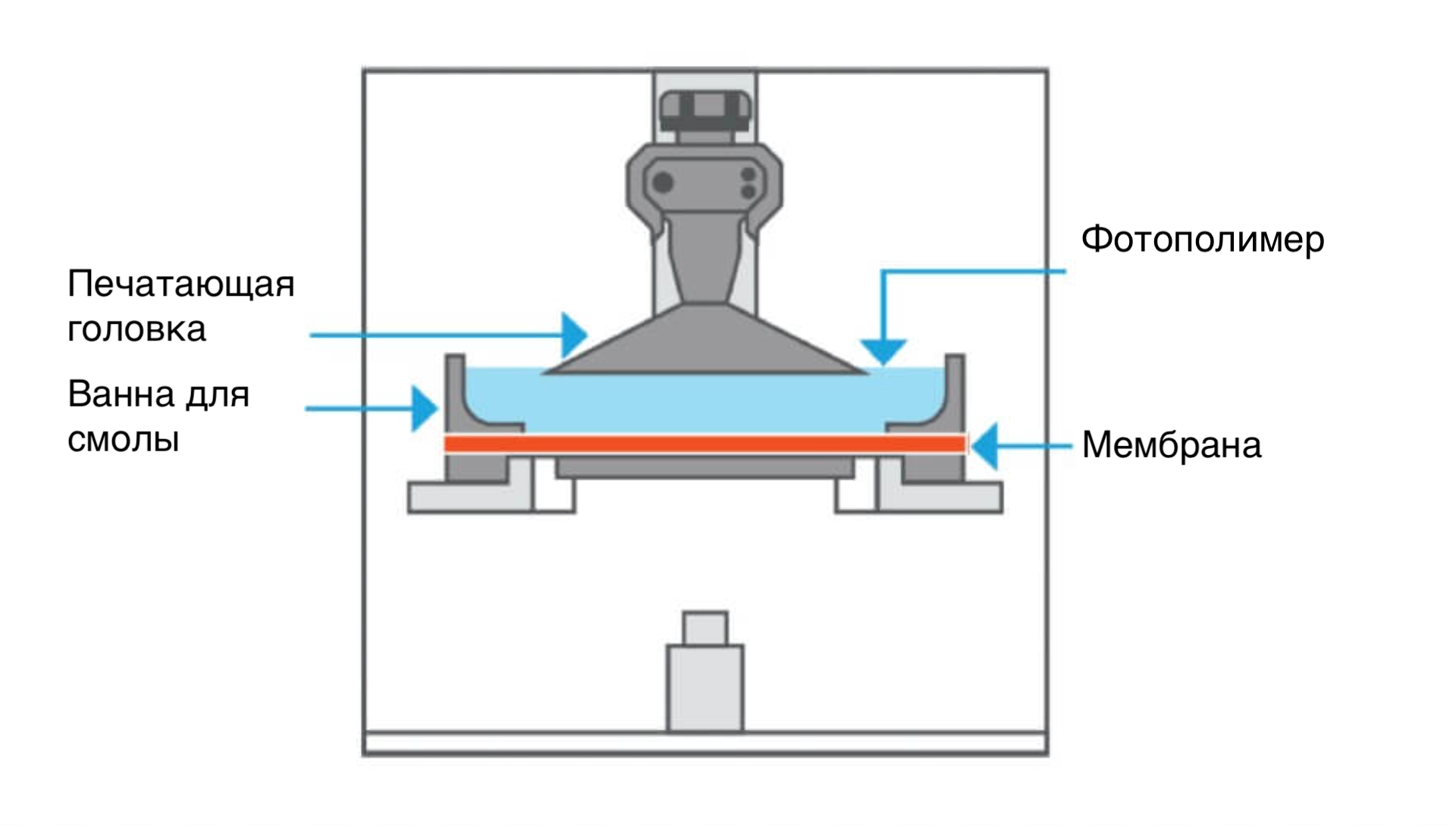

Для засветки используется цифровой проектор, в котором лучи от источника УФ-излучения направляются в нужное место микрозеркалами.

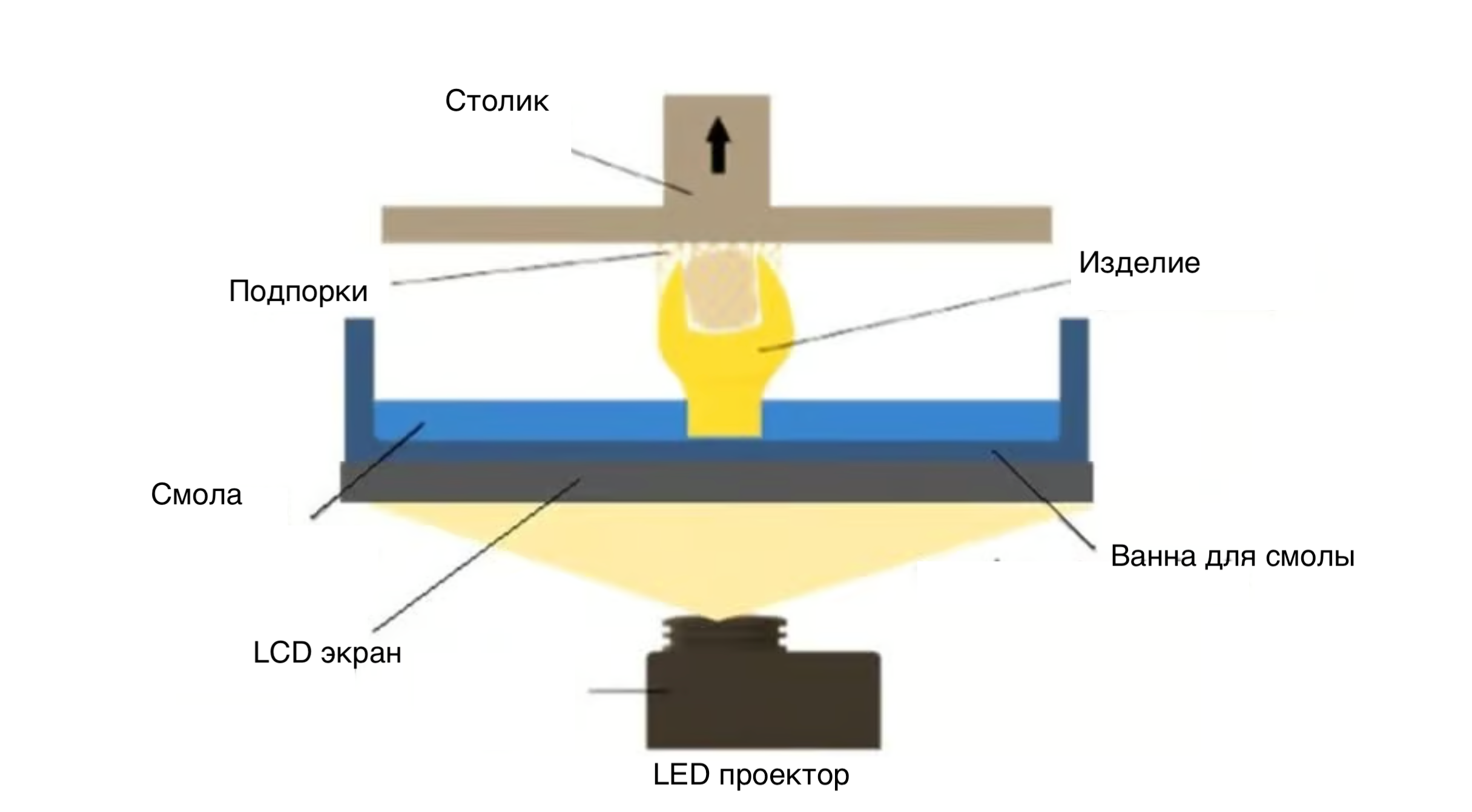

LCD — Liquid Crystal Display (жидкокристаллический дисплей).
УФ-излучение формируется светодиодной матрицой, а расположенная над светодиодами линза особой формы обеспечивает равномерную засветку в плоскости печатного стола. Излучение проходит через ЖК-дисплей, который играет роль маски для выбора элементов закрепления.
При всех работах со смолами используйте защитные нитриловые перчатки!
Нитриловые перчатки
Что проверять и обслуживать

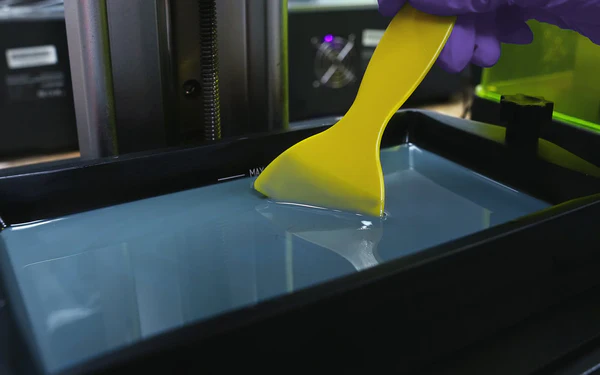

- Ванна (резервуар) и плёнка (FEP/PFA). После каждой печати остатки смолы сливайте обратно в оригинальную бутылку через специальный фильтр-сито (рекомендуемый размер ячейки — 190 микрон). Ванну промывайте изопропиловым спиртом после каждой смены смолы. Специфика материалов: при смене цвета или типа смолы ванну и рабочий стол нужно очищать более тщательно, иначе остатки прежнего материала испортят новую печать. Плёнка FEP/PFA на дне ванны со временем мутнеет, появляются микропоры и царапины — это ухудшает качество печати. Перед каждой печатью осматривайте плёнку: при первых признаках износа меняйте её. На некоторых принтерах есть функция очистки ванны (Tank Clean). Активируйте её через меню обслуживания принтера, чтобы снять остатки смолы единым тонким слоем.
- Платформа и очистка изделия. Убедитесь, что на платформе не осталось застывших капель и наплывов — очистите скребком и спиртом. На изделии после печати остаются капли смолы: промывайте его в ультразвуковой ванне или контейнере со спиртом (изопропанолом 95%+). Важно: если вы используете магнитную платформу (как на многих современных LCD-принтерах), её нельзя надолго замачивать в спирте вместе с изделием — клей может раствориться.
- Z-ось. резьбовой вал и подвес требуют частой очистки и смазки (в соответствии с рекомендациями производителя), так как ось работает в агрессивной среде.
- Постобработка. Регулярно очищайте баки станций промывки.
- Смола и её хранение. Не используйте старую или расслоившуюся смолу: она даёт дефекты и может засорить систему. Храните смолу в плотно закрытой таре в тёмном прохладном месте. Рекомендованный температурный режим хранения обычно указан на упаковке: смола не терпит слишком низких или слишком высоких температур при хранении. Обращайте внимание на срок хранения: обычно не более 2 лет от даты изготовления.
-
Безопасность и гигиена. Смола может иметь в составе вредные компоненты. Всегда работайте в перчатках и проветриваемом помещении. Остатки и отходы смолы утилизируйте по Паспорту безопасности продукта (SDS – Safety Data Sheet), не сливайте в канализацию.
-
Вентиляторы. По крайней мере раз в месяц или каждые 200 часов работы необходимо проверять и чистить вентиляторы.
-
Угольные фильтры. По крайней мере раз в месяц или каждые 200 часов работы либо при наличии характерного резкого запаха при печати необходимо заменить угольные фильтры (есть модели принтеров со встроенными угольными фильтрами, также доступны отдельно системы очистки воздуха).
SLS-принтеры: порошок, фильтрация и терморежим
Такие принтеры используют технологию послойного лазерного спекания порошковых материалов.SLS — Selective Laser Sintering (селективное лазерное спекание):
технологический процесс, при котором лазерный луч спекает порошок (из пластика, металла или композита), слой за слоем, в контур будущей детали.

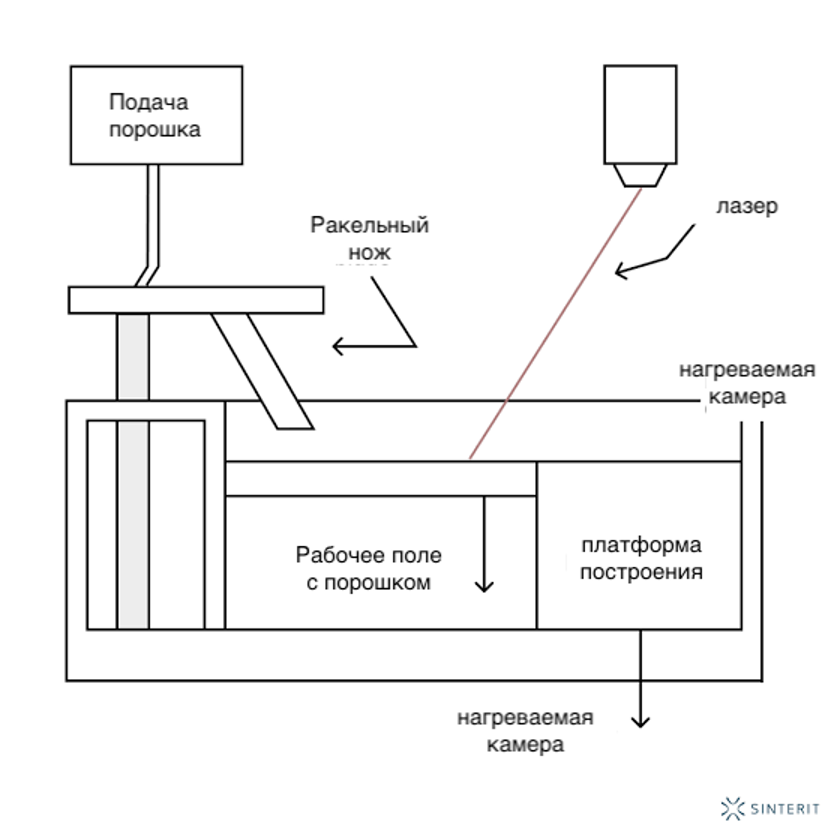

Процесс SLS-печати
Это профессиональные принтеры. К таким относятся, например, Raise 3D RMS220.
Критичные параметры печати: чистота камеры, равномерность порошка и стабильность температуры.
Что проверять и обслуживать

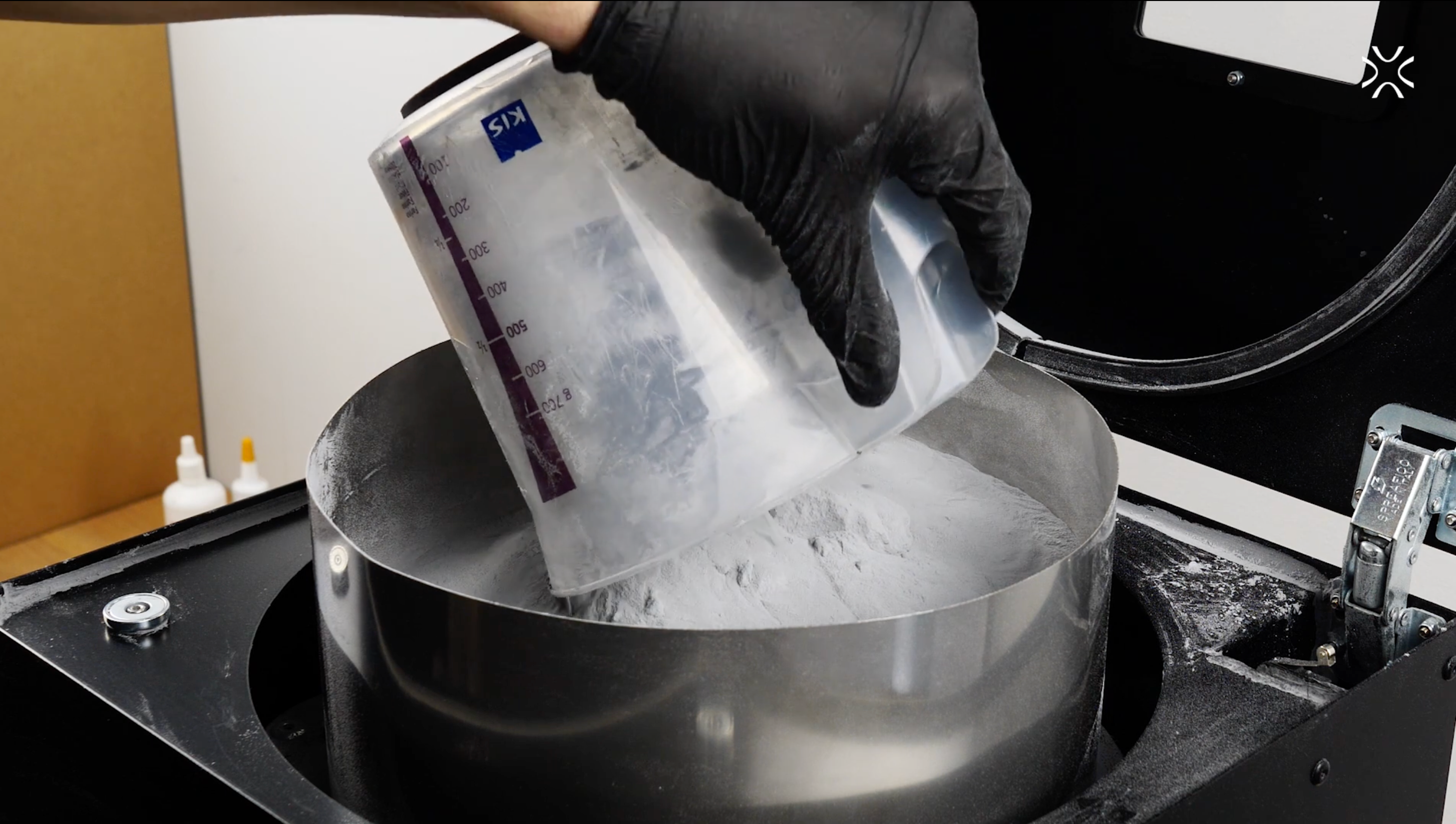

- Порошок и просеивание. Порошок со временем деградирует, в нём накапливаются спекшиеся комки. Регулярно просеивайте и смешивайте свежий порошок с «использованным» в рекомендованной пропорции.
- Печатная камера. После каждого цикла печати полностью пылесосьте печатную камеру принтера. Используйте только взрывозащищенные промышленные пылесосы с HEPA-фильтром. Работайте в респираторе с фильтром P3, защитных очках и перчатках.

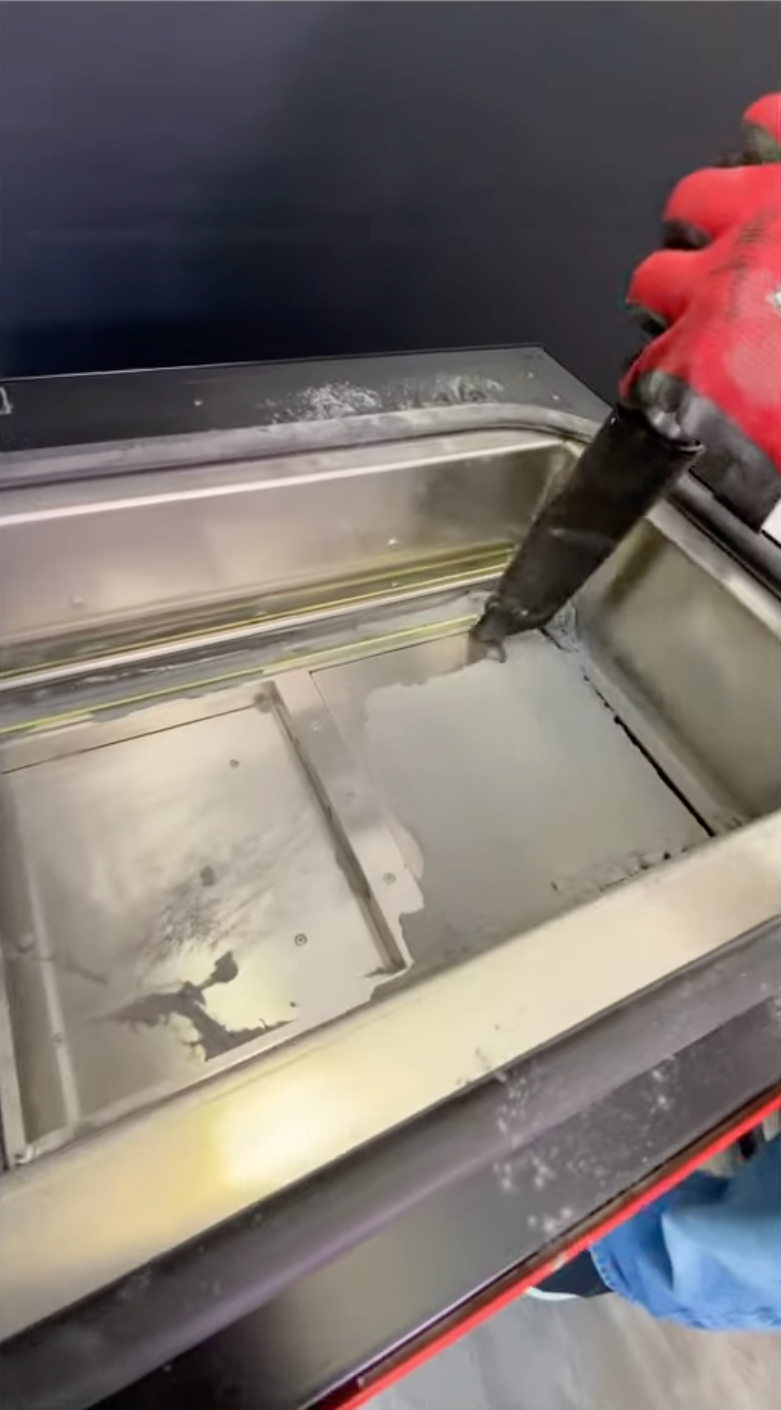

Процесс уборки камеры с помощью пылесоса
- Калибровка и чистка коутера (ролика/ножа подачи). Механизм, который распределяет порошок тончайшими слоями, должен быть идеально ровным и чистым. Любая зазубрина или налипший комок приведут к дефектам слоя и остановке процесса. Процедуры обслуживания и калибровки – по инструкции производителя.
- Фильтрация и вентиляция. SLS-системы имеют фильтры для улавливания мелкой пыли. Фильтры нужно менять или очищать по регламенту производителя, иначе падает эффективность вентиляции и растёт риск засорения оптики.

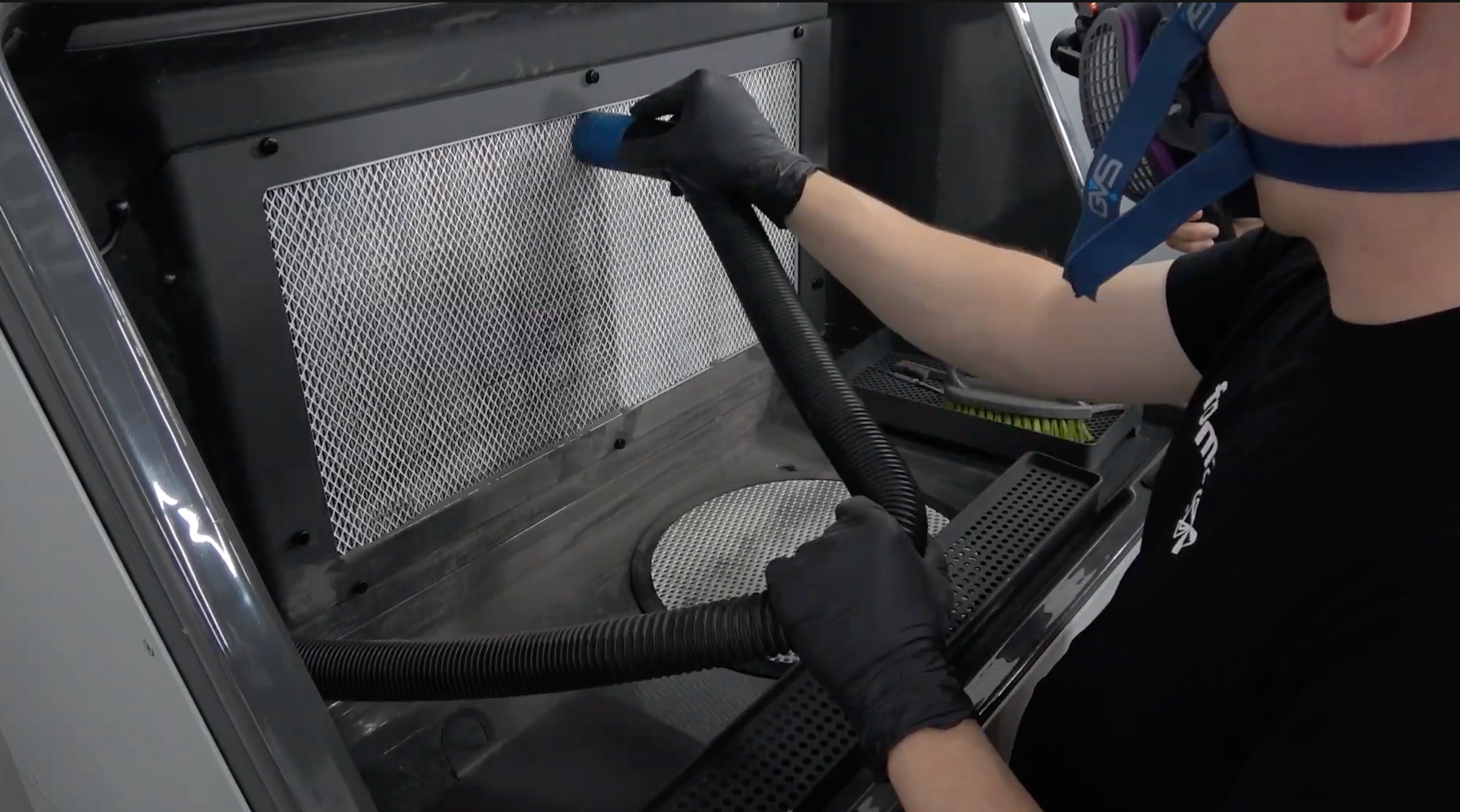

Процесс очистки фильтра
-
Лазер и зеркала. Оптика должна быть идеально чистой: любые загрязнения снижают мощность и равномерность спекания. Чистку проводите только по инструкции, желательно силами сервисного специалиста.
-
Терморежим и герметичность. Камера должна сохранять стабильную температуру и герметичность. Проверяйте уплотнители, датчики и систему подогрева.
Калибровка пирометров и нагревателей: SLS-печать сильно зависит от температурного баланса (камера нагревается почти до температуры плавления материала). Регулярно протирайте датчики температуры и проводите их калибровку по контрольным точкам. -
Уборка рабочей зоны. Мелкая пыль опасна для здоровья и техники. Используйте промышленный пылесос с HEPA-фильтром и средства индивидуальной защиты.
- Сертифицированное техобслуживание (ТО) лазерного модуля и сервоприводов. Проводится регулярно в соответствии с регламентными рекомендациями производителя сертифицированным сервисным инженером.
Дисциплина и гигиена – залог спокойствия и качества
Уход за 3Д-принтером любого типа — это не разовое действие, а регулярный процесс. Планируйте обслуживание по официальной документации производителя: там указаны точные интервалы и процедуры обслуживания для вашей модели. Своевременный сервис снижает риск брака, экономит дорогие расходники и гарантирует стабильное качество ваших проектов.
