От пикселей к изделию: 5 лучших бесплатных программ для 3Д-моделирования и как оживить свои идеи

Еще несколько лет назад трехмерное моделирование считалось инструментом инженеров и профессиональных дизайнеров. Для большинства оно выглядело слишком сложным, а софт стоил дорого.

Сегодня всё иначе: освоить создание трехмерных моделей может практически любой, а для большинства задач достаточно бесплатных программ.

Выбор инструмента зависит от того, что именно вы хотите сделать. Одни программы рассчитаны на новичков и позволяют за несколько минут собрать простую модель. Другие предлагают профессиональные возможности для проектирования деталей, создания персонажей, интерьеров или сложных технических конструкций.

Ниже – краткий обзор программ, который поможет быстро понять, какая из них лучше подходит для ваших задач. А затем разберем каждую подробнее.

1. Tinkercad – простой старт в трехмерном моделировании

Если вы никогда в жизни не открывали программы для 3Д-моделирования и аббревиатуры вроде CAD вызывают ступор, то Tinkercad – то, что вам нужно. Это бесплатный браузерный сервис от Autodesk, который не требует установки и работает практически на любом компьютере.

Вместо сложных инструментов - понятный принцип: модель собирается из простых геометрических фигур. Кубы, цилиндры, сферы и другие элементы можно объединять, изменять их размеры или вырезать одну форму из другой, постепенно получая готовую деталь.

Кому подойдет: новичкам, школьникам и тем, кому нужно быстро создать простую модель, например заглушку, крепление, корпус или переходник.

Плюсы:

• работает прямо в браузере;

• не требует мощного компьютера;

• понятный интерфейс;

• освоить основные функции можно за 15-20 минут.

Минусы:

• ограниченные возможности для сложных моделей;

• не подходит для детальной инженерной или художественной работы.

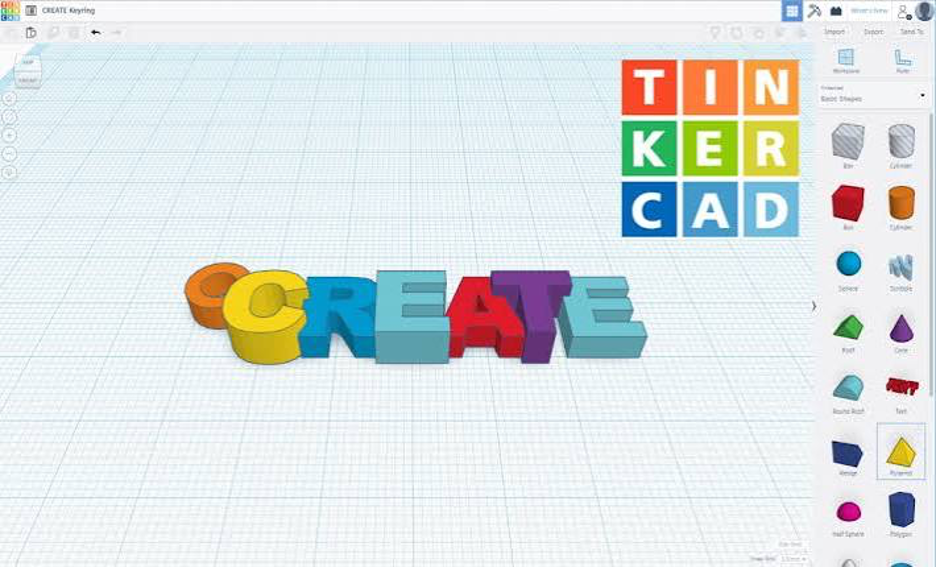

Интерфейс программы Tinkercad

2. Blender – для фигурок, декоративных моделей и сложных форм

Одна из самых популярных бесплатных программ для создания трехмерных моделей. Если Tinkercad больше подходит для простых или технических деталей, то Blender выбирают, когда нужно создать фигурку, декоративное изделие или модель с более сложной геометрией.

В программе можно моделировать объекты практически любой формы, заниматься цифровой скульптурой, добавлять мелкие детали и подготавливать модель к экспорту для последующей 3Д-печати. Именно поэтому Blender часто используют для создания статуэток, миниатюр, сувениров, элементов декора и других художественных изделий.

Кому подойдет: тем, кто планирует печатать фигурки, декоративные модели, миниатюры и другие изделия со сложной геометрией.

Плюсы:

• полностью бесплатная программа с открытым исходным кодом;

• широкие возможности для создания сложных моделей;

• инструменты цифровой скульптуры;

• большое сообщество пользователей и множество обучающих материалов.

Минусы:

• освоение требует времени;

• для комфортной работы со сложными моделями лучше использовать мощный компьютер.

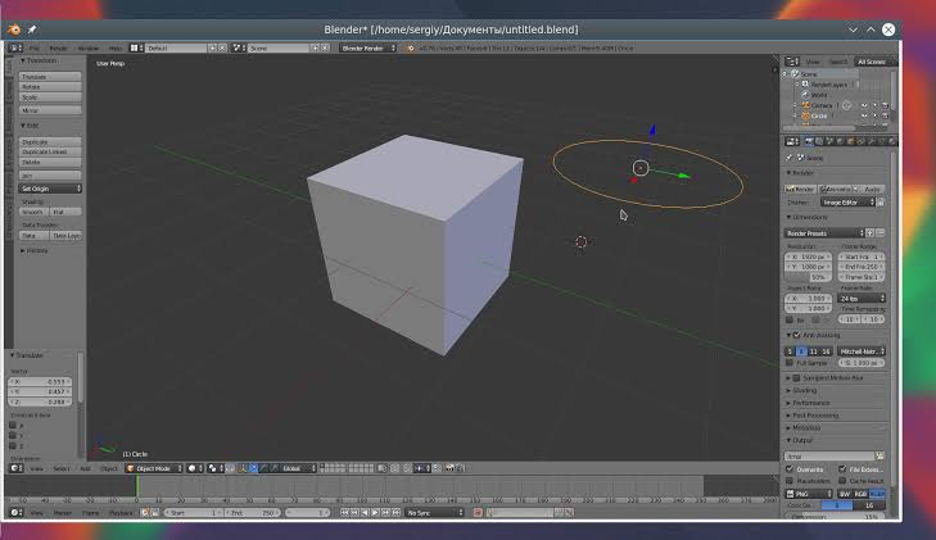

Интерфейс программы Blender

3. Fusion 360 (Personal) – для точного проектирования деталей

Это профессиональная программа для параметрического моделирования, проще говоря, каждый элемент модели строится на основе размеров и эскизов. Если позже изменить один из параметров – например, диаметр отверстия или толщину стенки, то модель автоматически перестроится. Это особенно удобно при разработке деталей, которые нужно подгонять под конкретные размеры.

Для домашнего использования, хобби и некоммерческих проектов у Autodesk есть бесплатная персональная лицензия с небольшими ограничениями, которых с головой хватает для личных нужд.

Кому подойдет: инженерам, домашним мастерам, любителям электроники, робототехники и всем, кто проектирует детали для последующей сборки или 3Д-печати.

Плюсы:

• высокая точность моделирования;

• удобно проектировать механизмы и технические детали;

• изменения автоматически отражаются во всей модели.

Минусы:

• требуется учетная запись и стабильное интернет-подключение, так как проекты хранятся в облаке.

• бесплатная лицензия имеет ограничения по сравнению с платной версией.

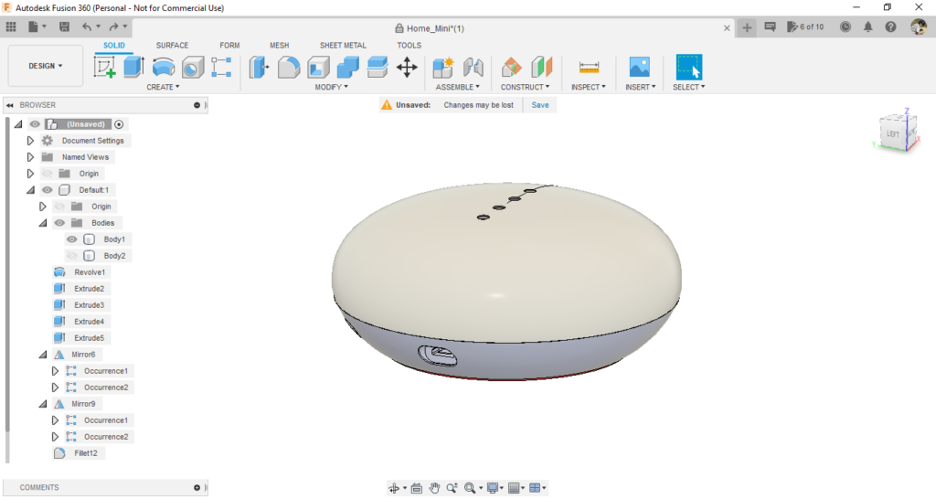

Интерфейс программы Blender Fusion 360 (Personal)

4. FreeCAD – бесплатная альтернатива для технического моделирования

Если вы принципиально не хотите связываться с облачными сервисами крупных корпораций, которые сегодня дают бесплатный доступ, а завтра могут его закрыть, ваш выбор – FreeCAD.

Она подходит для проектирования деталей, механизмов, корпусов и других технических изделий. Благодаря открытому коду FreeCAD развивается силами сообщества, а пользоваться программой можно без ограничений по времени.

Кому подойдет: тем, кто предпочитает открытое программное обеспечение, работает в Linux или ищет бесплатный инструмент для инженерного моделирования.

Плюсы:

• полностью бесплатная программа;

• открытый исходный код;

• работает без подписки и облачного хранения проектов.

Минусы:

• интерфейс менее современный, чем у коммерческих аналогов;

• некоторые инструменты требуют привыкания, особенно у новичков.

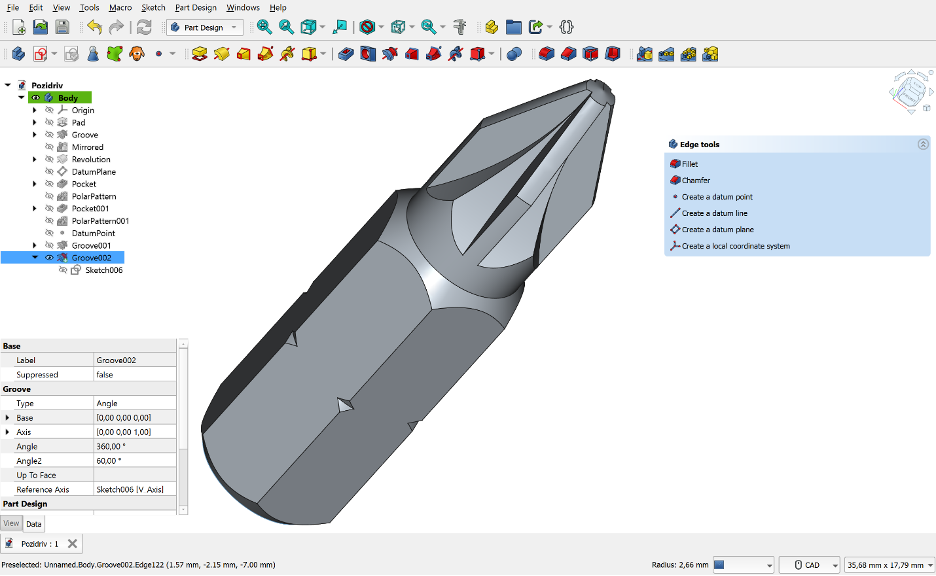

Интерфейс программы FreeCAD

5. OpenSCAD – для тех, кто предпочитает точность и автоматизацию

OpenSCAD заметно отличается от большинства программ для трехмерного моделирования. Здесь модель не рисуют мышью, а описывают с помощью кода. Пользователь задает размеры, форму и расположение элементов, а программа сама строит трехмерную модель.

Если вы никогда не работали с кодом, такой подход может показаться непривычным, но он удобен, если нужно регулярно изменять размеры деталей или создавать несколько похожих моделей. Достаточно изменить несколько параметров в коде и модель перестроится автоматически.

Кому подойдет: инженерам, программистам, опытным пользователям 3Д-печати и всем, кто часто проектирует функциональные детали с точными размерами.

Плюсы:

• полностью бесплатная программа с открытым исходным кодом;

• удобно создавать параметрические модели;

• легко вносить изменения в размеры и конструкцию деталей;

• подходит для повторяющихся проектов.

Минусы:

• для работы нужно освоить базовый синтаксис языка OpenSCAD;

• не подходит для художественного моделирования, создания персонажей и сложных форм.

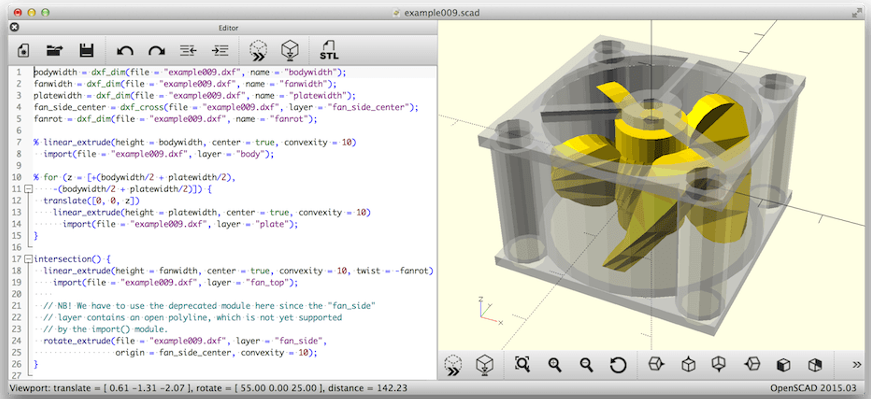

Интерфейс программы OpenSCAD

От пикселей к реальности: как оживить свои идеи?

Когда модель готова, остается последний шаг – напечатать ее на 3Д-принтере. Для разных задач подходят разные технологии печати, поэтому и оборудование стоит выбирать исходя из того, что именно вы планируете создавать.

Посмотрим, какие принтеры лучше подходят для разных типов моделей.

Вариант А: вы создали функциональную деталь в Fusion 360 или FreeCAD

Для технических деталей, корпусов и прочных бытовых изделий идеально подходит технология FDM – печать пластиковой нитью.

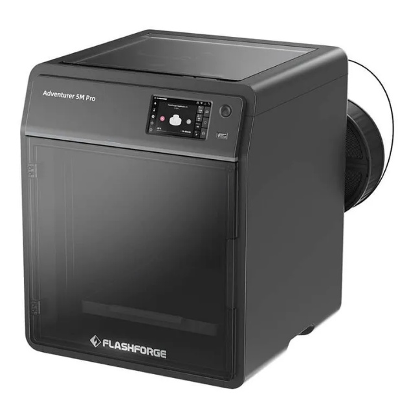

• Решение: высокоскоростной 3Д-принтер Flashforge Adventurer 5M pro настоящий хит для дома и мастерской. Принтер поддерживает высокую скорость печати 10~300 мм/с, оснащен автоматической калибровкой и закрытой камерой, что упрощает работу с различными видами пластика. Вам не придется часами настраивать принтер – он готов к работе прямо из коробки.

• Материалы: не забудьте захватить катушку качественного филамента. На сайте всегда в наличии огромный выбор пластика eSUN PLA+ и PETG самых разных цветов.

Вариант Б: вы создали высокодетализированную фигурку или персонажа в Blender

Для художественных моделей с тонкими деталями, миниатюр и ювелирных изделий обычный FDM-принтер не подойдет – тут нужна фотополимерная печать (LCD/SLA), где жидкий фотополимер затвердевает под ультрафиолетом.

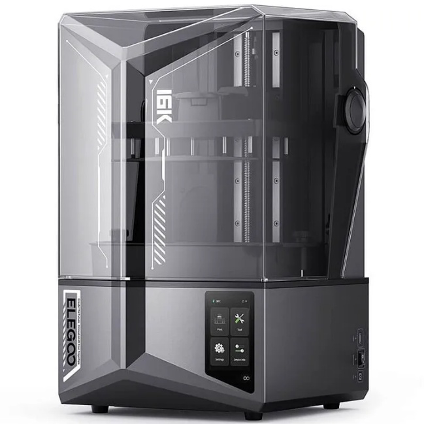

• Решение: настольный фотополимерный принтер Elegoo Saturn 4 Ultra 16K, который обеспечивает высокую детализацию, позволяя разглядеть даже текстуру кожи или мельчайшие складки одежды на фигурке высотой всего в несколько сантиметров.

Помимо широкого выбора оборудования, мы предлагаем официальную гарантию, расходные материалы, доставку по России и техническую поддержку. Если вы только начинаете работать с 3Д-печатью, наши специалисты помогут подобрать оборудование и ответят на вопросы по настройке и эксплуатации.
