15.10.2020
Всем привет, друзья! Добро пожаловать на новый обзор 3D принтера от российской компании PICASO 3D - Designer Classic. Это самая бюджетная модель в линейке производителя и является переосмыслением самого первого 3D принтера Designer.
Обзор 3D принтера PICASO 3D Designer Classic

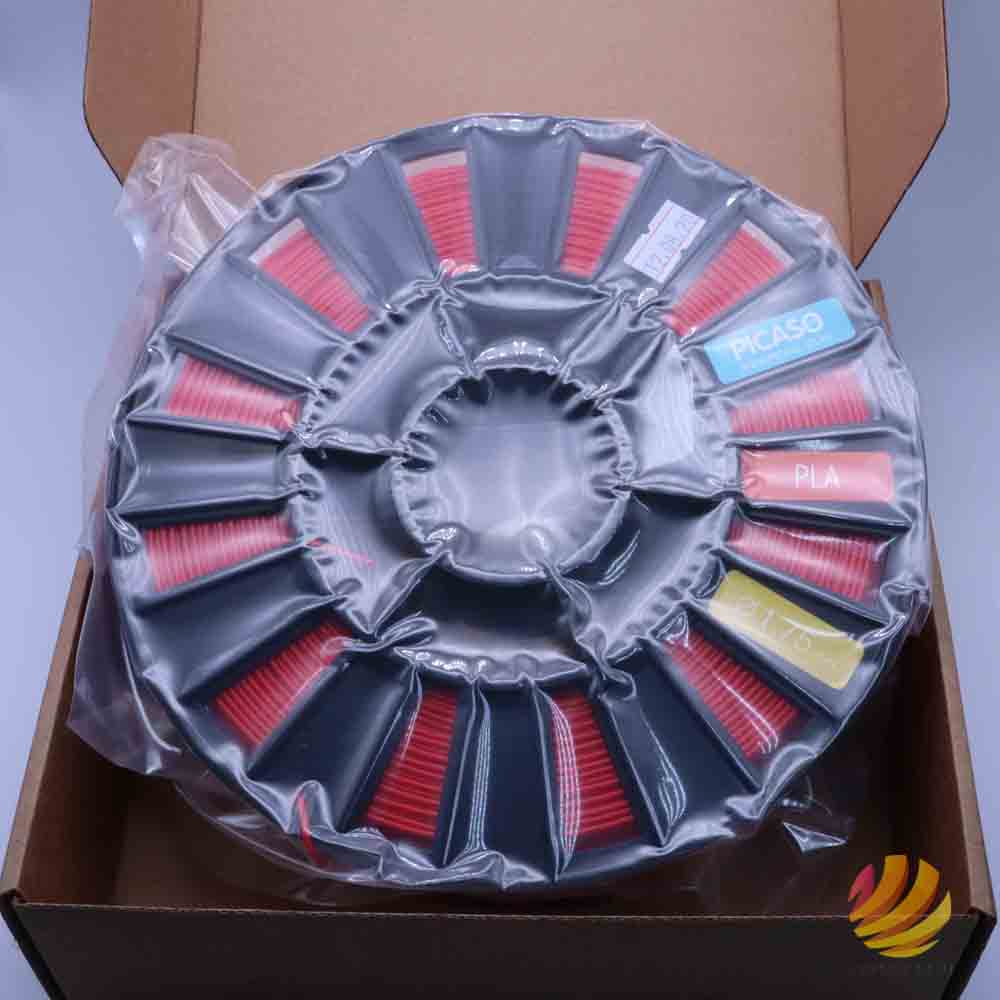

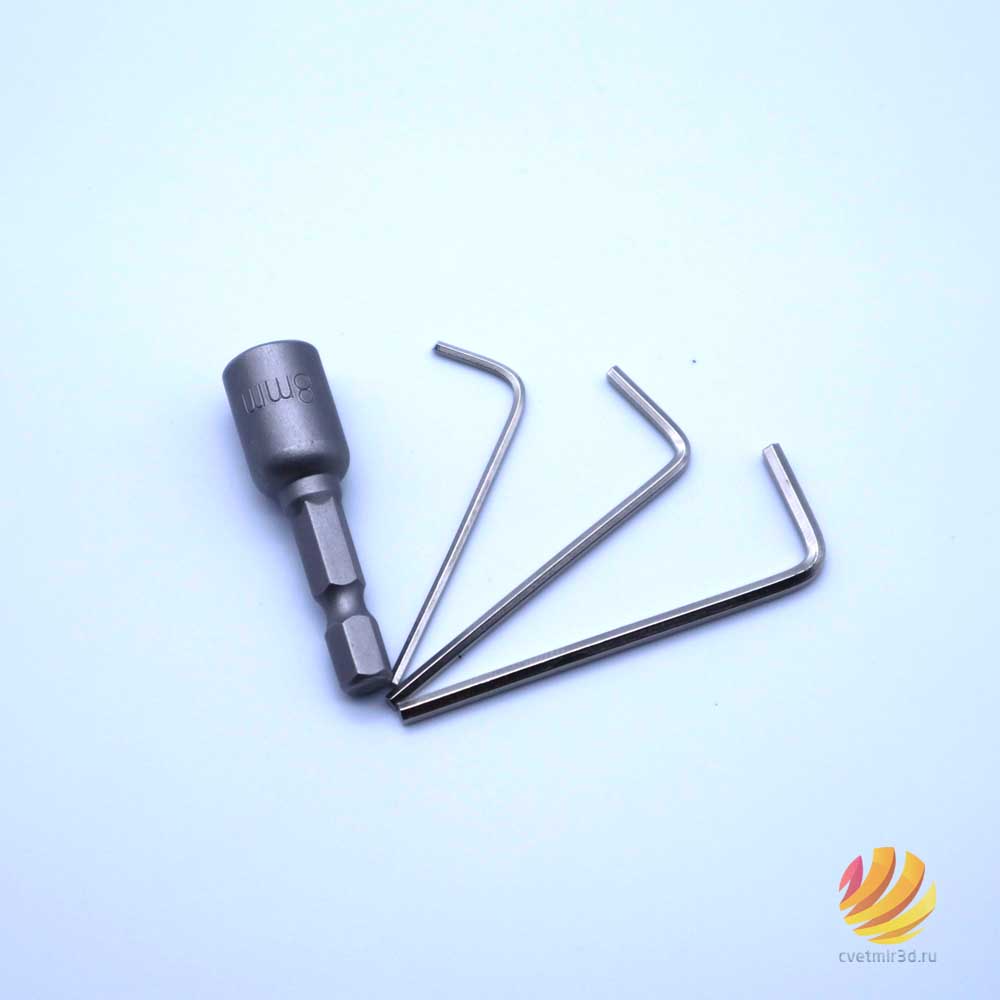

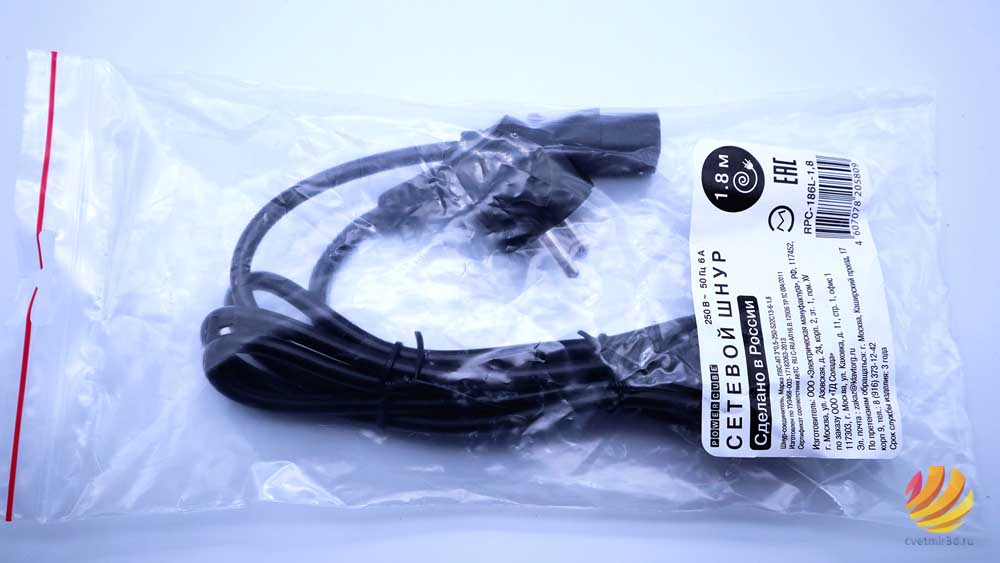

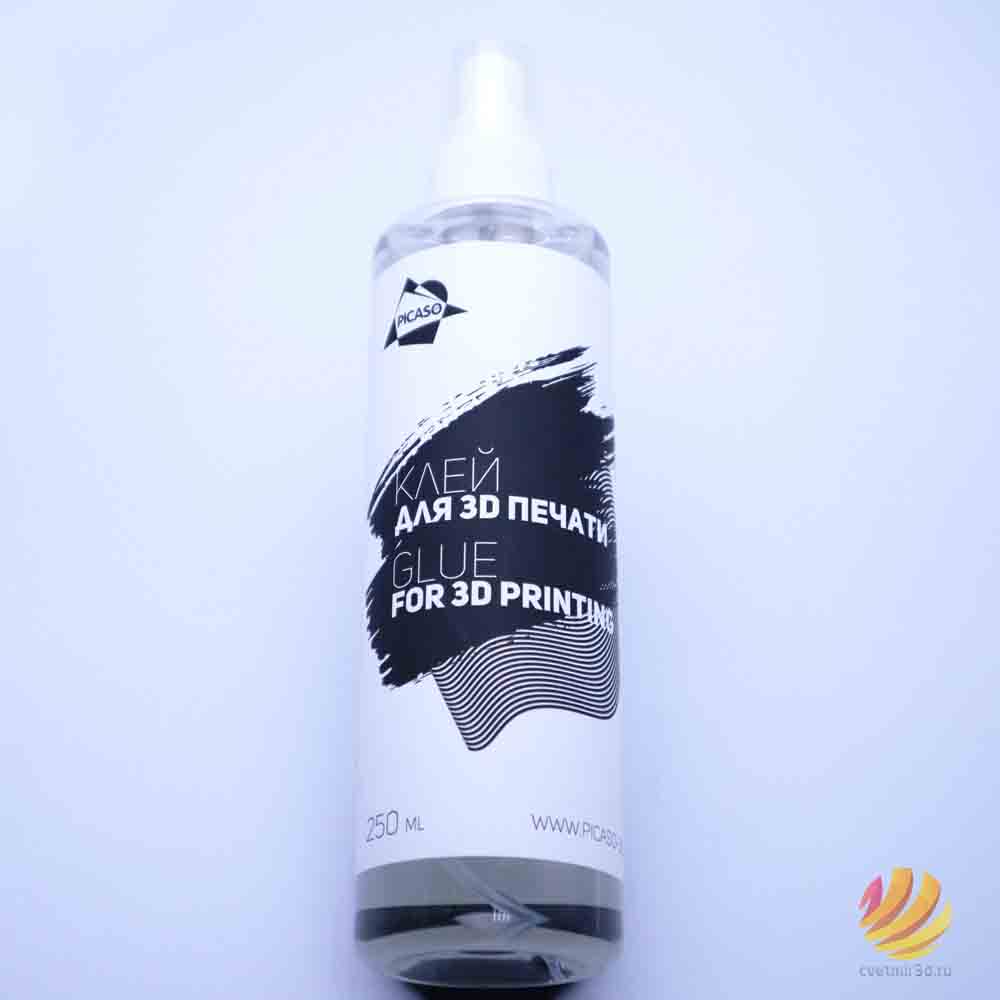

В коробке вместе с самим принтером мы получаем стандартный набор дополнений, а именно катушку пластика PLA, всегда красного цвета, фирменный адгезивный клей в “пшикалке”, скромный наборчик с инструментами, тут же есть запасное сопло 0.5 диаметра и флешка.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic
Обзор 3D принтера PICASO 3D Designer Classic

Внешний вид и конструкция

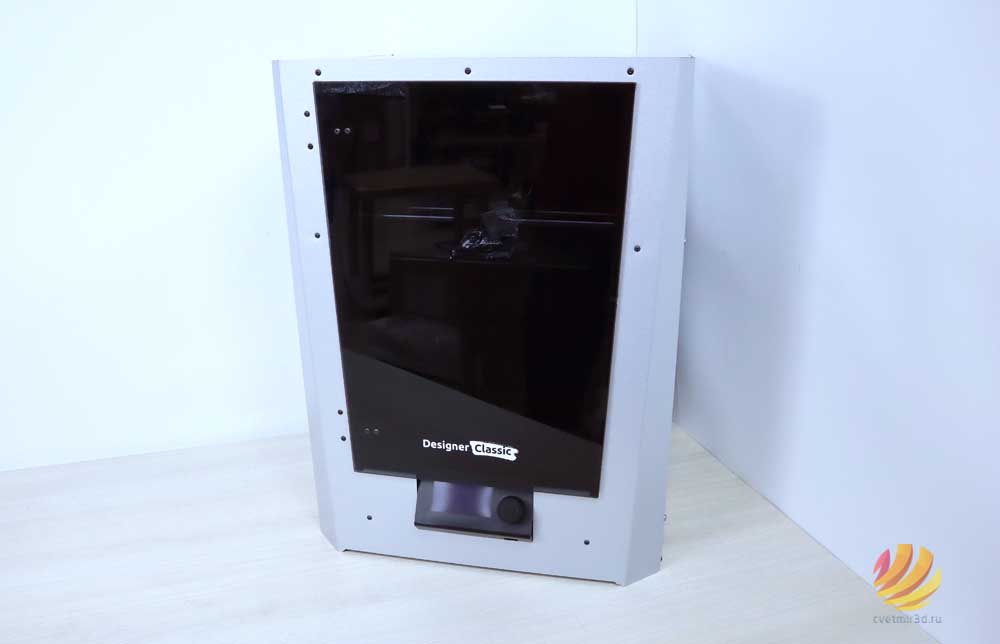

Дизайн этого принтера отсылает к самой первой модели 3D Designer, только дверца открывается в левую сторону, а не откидывается наверх.


  Корпус полностью выполнен из, ставших стандартными для PICASO, композитных панелей. Состоят они из пластика, армированного алюминием.  В итоге принтер получился довольно лёгким, без потери жёсткости.

Обзор 3D принтера PICASO 3D Designer Classic

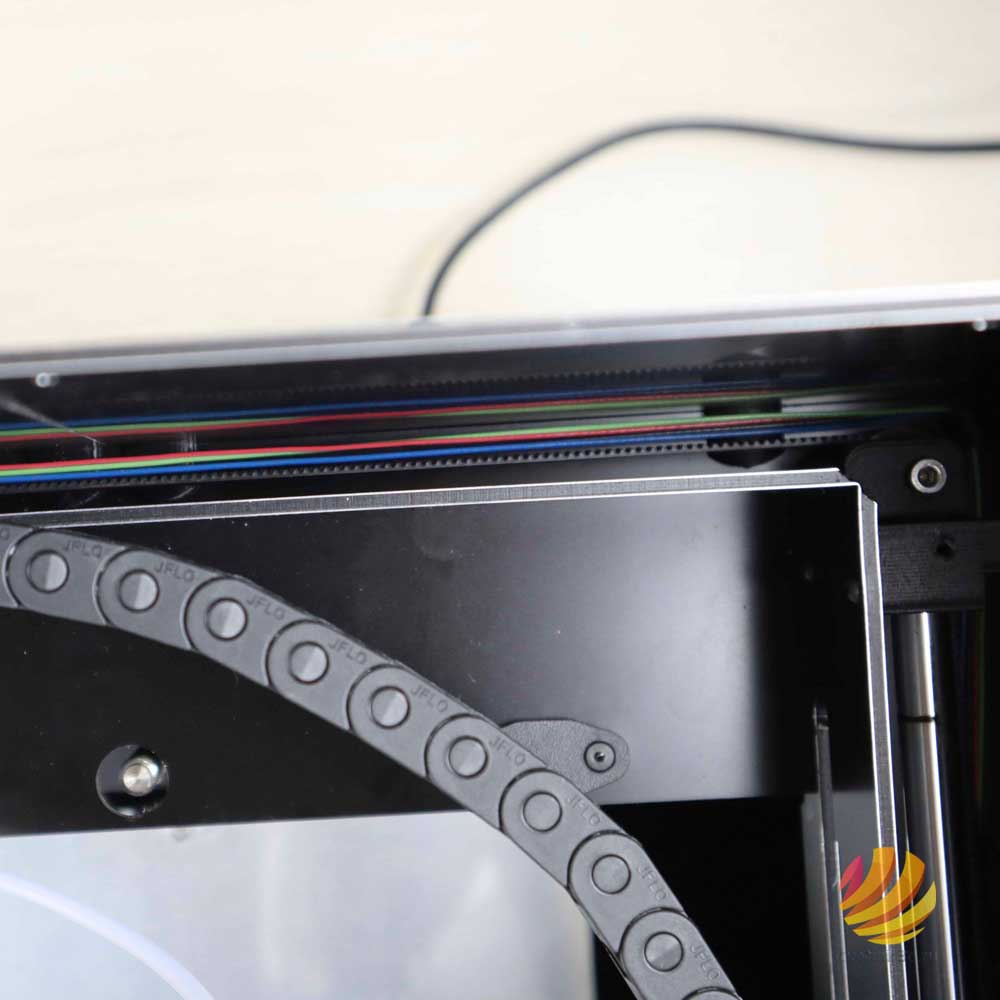

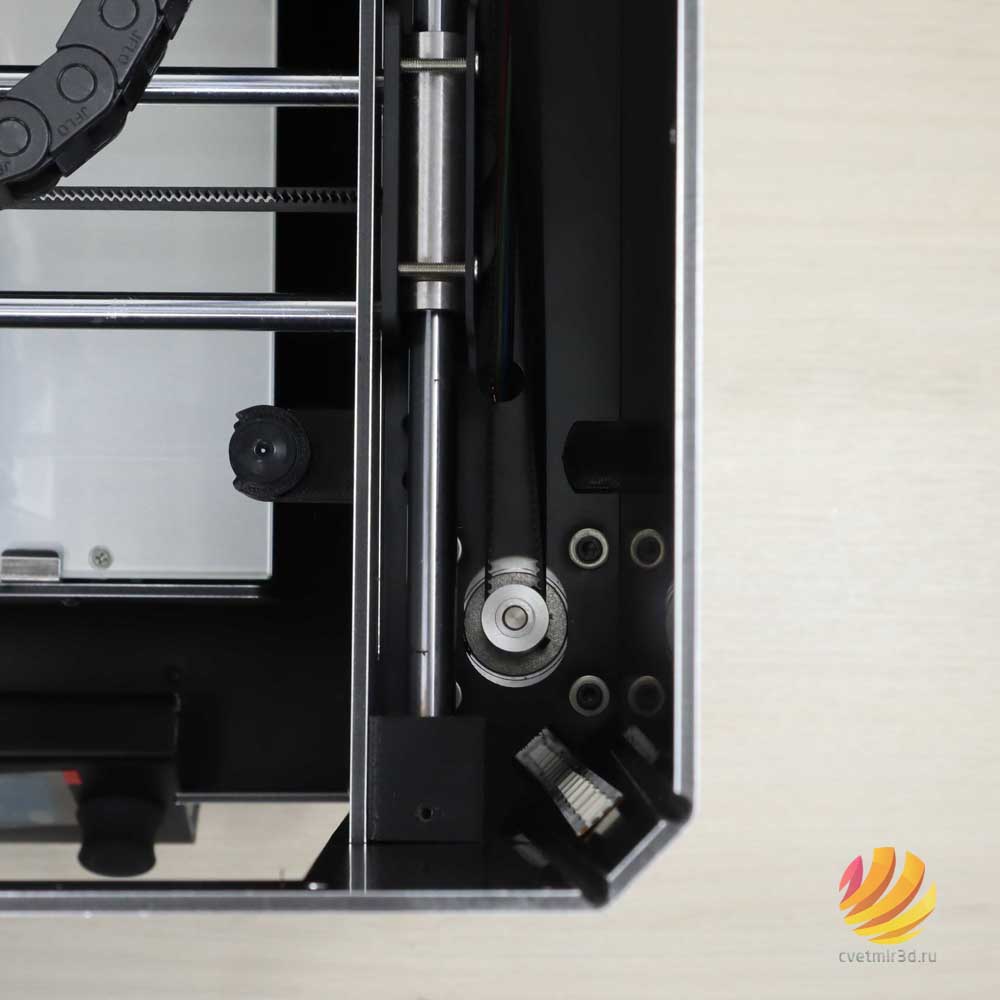

  Кинематика закрыта со всех сторон и по первым предположениям это был H-Bot, но при более детальном рассмотрении оказалось, что это развёрнутая CoreXY. Каретка движется на валах по всем осям, валы закреплены в напечатанные держатели и на один болт к корпусу.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

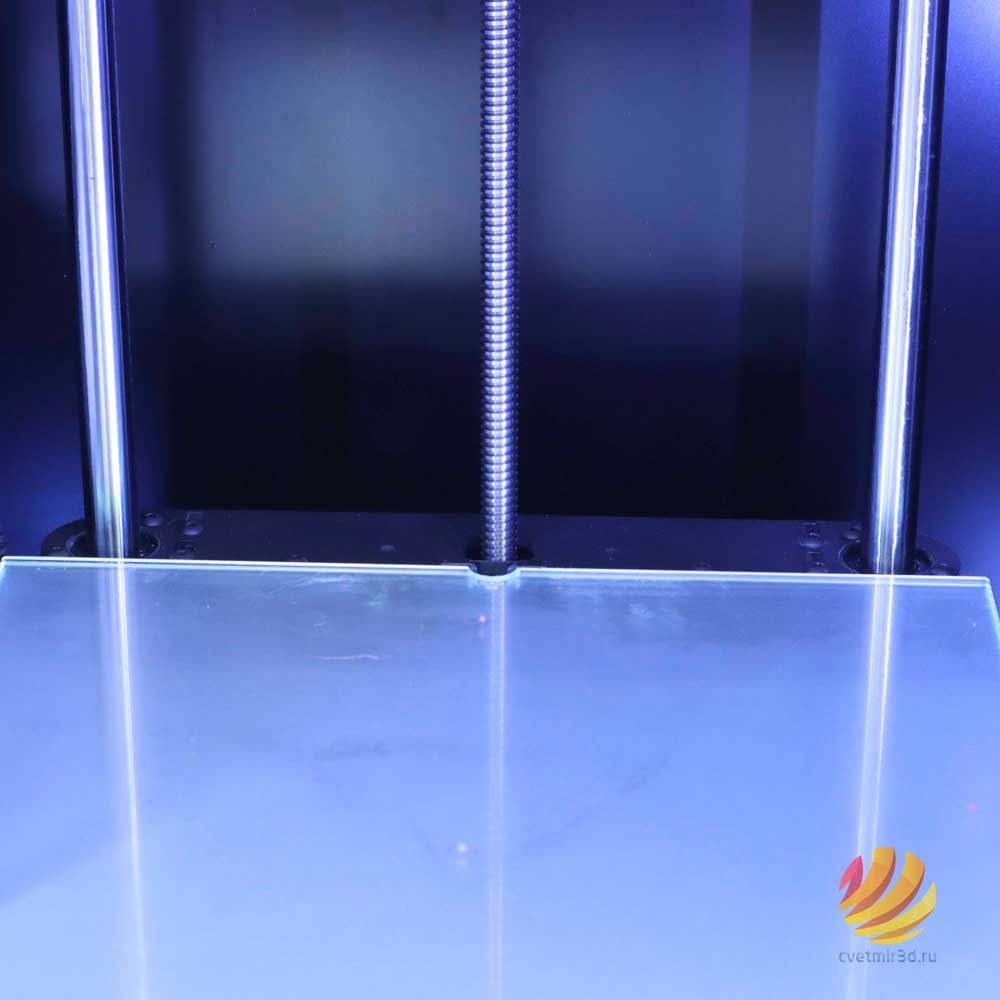

  Ось Z также катается по валам, приводимая в движение трапециевидным винтом T8 вместо ШВП. На каркасе из всё тех же композитных панелей установлен стол размером 215x210мм из нагревателя и стекла. Заявленная область печати этого принтера 200х200х210мм. В целом вся механика вызывает чувство хлипкости, да и звук её движения, к сожалению, не самый тихий.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

 Печатающая головка

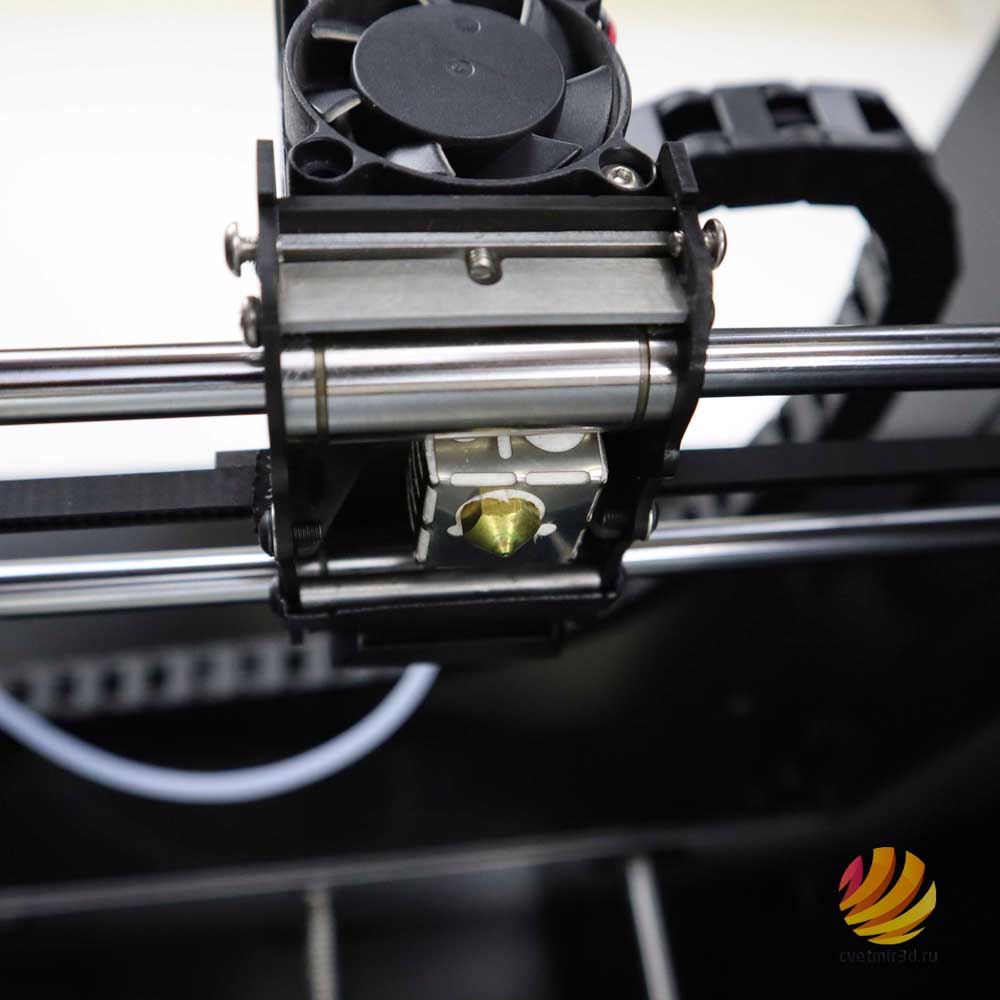

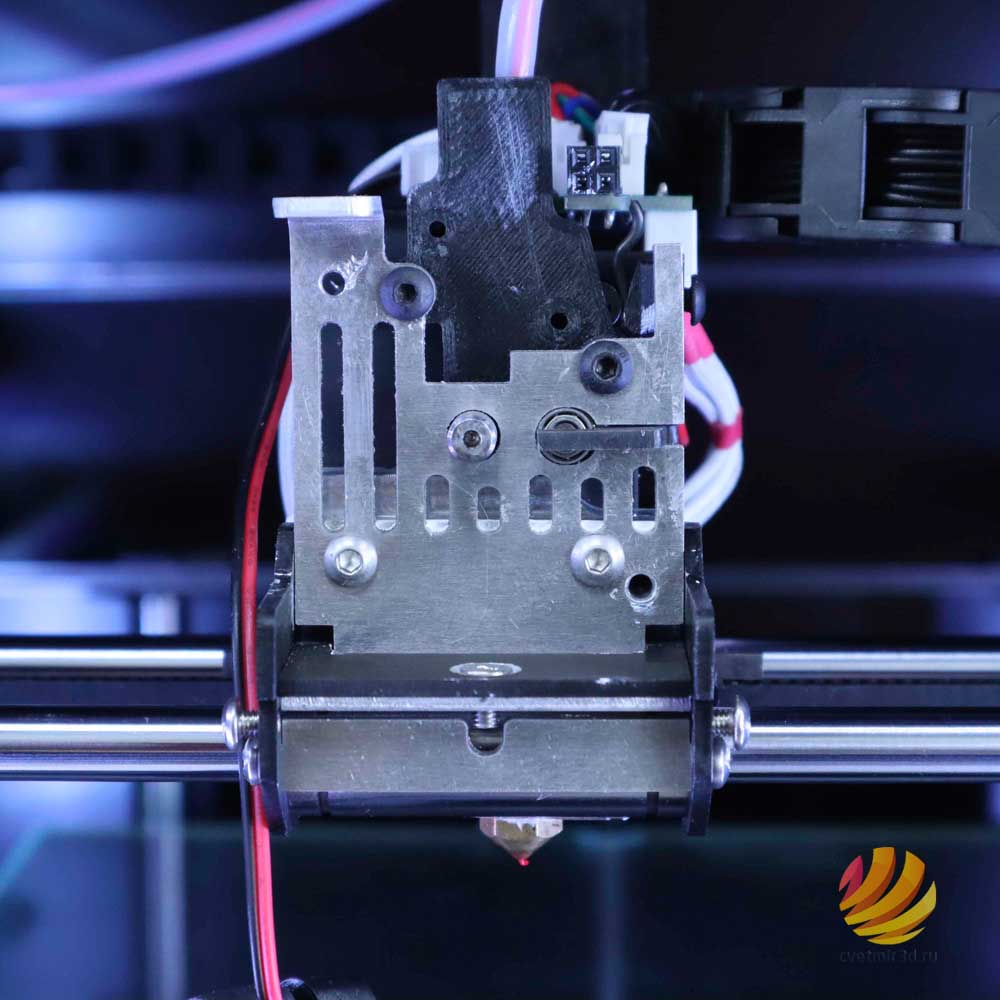

Говоря о печатающей головке, стоит упомянуть, что тут установлен блок 250 с тефлоновой трубкой, а это значит, что высокотемпературными пластиками попечатать не получится. На блоке по умолчанию установлено сопло 0.5мм, что подходит для печати пластиками с наполнением.

Обзор 3D принтера PICASO 3D Designer Classic

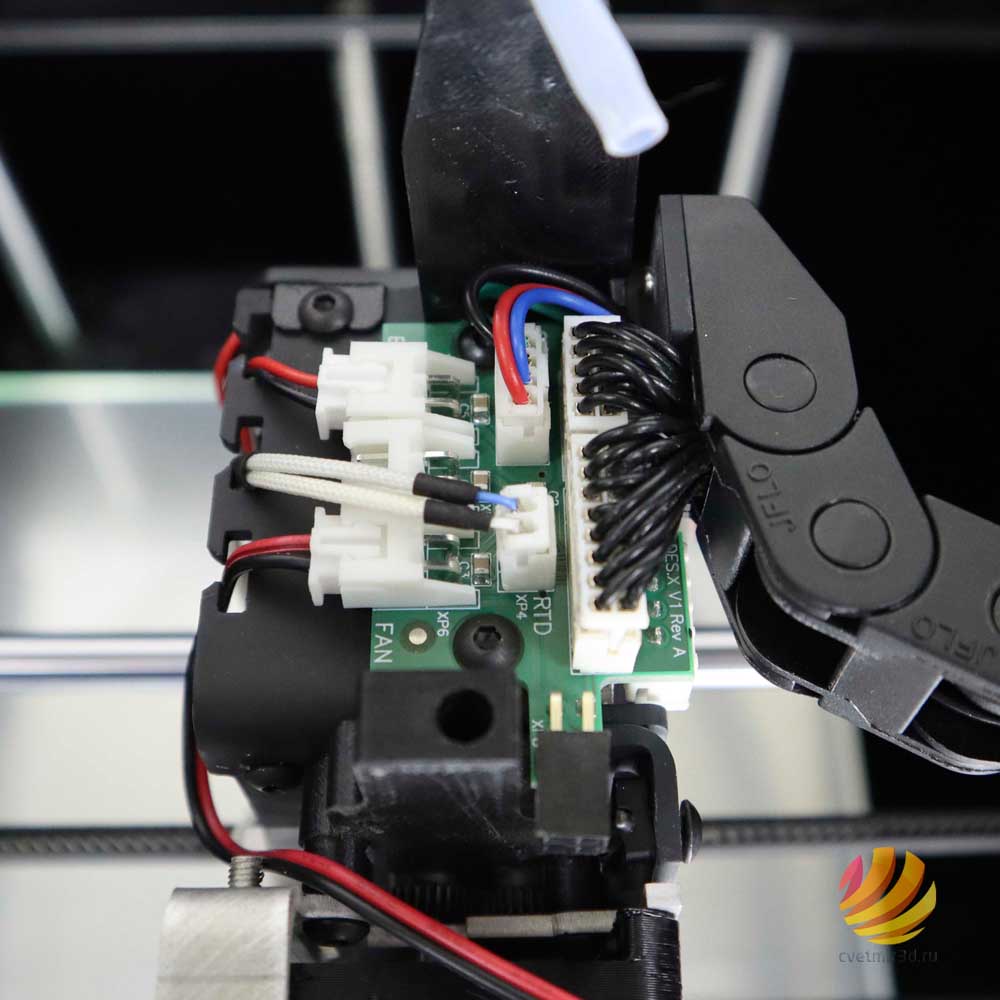

  В целом это хорошая одноэкструдерная голова в исполнении PICASO 3D. Спереди стоит 40 мм вентилятор, сзади - вентилятор обдува модели. Своя система подачи с двумя ведущими колёсами. К сожалению, система энкодеров для проверки наличия и движения филамента тут отсутствует. Порадовал очень резвый нагреватель. Нагрев с 25 до 220 градусов занимает, по ощущениям, секунд 40.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

 Дополнительные опции

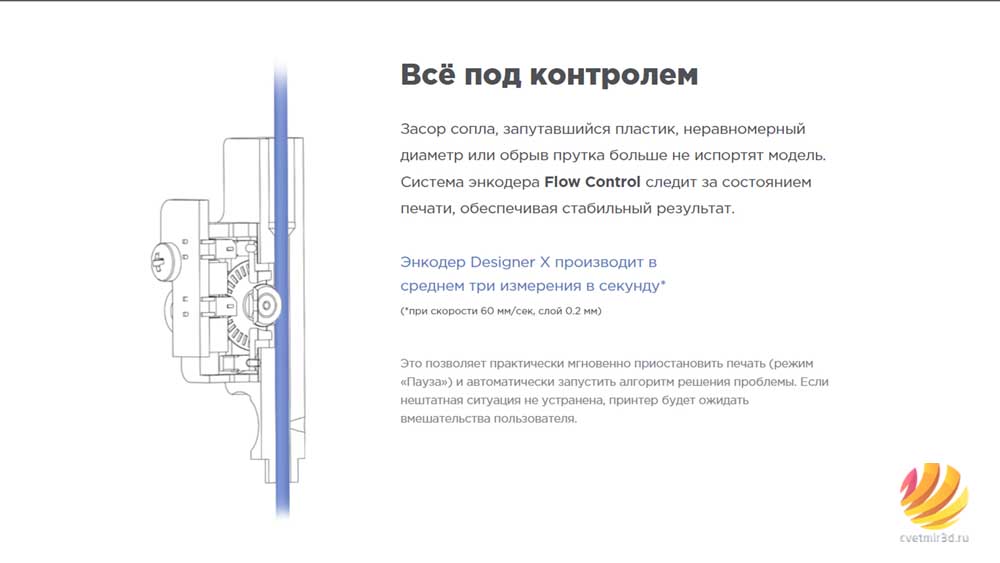

Опционально на головку можно установить системы для контроля подачи пластика, отслеживания его наличия и систему контроля первого слоя. Все необходимые для этого разъёмы уже присутствуют на плате. Благодаря тому, что электроника установлена от платформы X – всё без проблем работает сразу при подключении. Также есть возможность установить высокотемпературный блок нагревателя.

Обзор 3D принтера PICASO 3D Designer Classic
Обзор 3D принтера PICASO 3D Designer Classic

Электроника

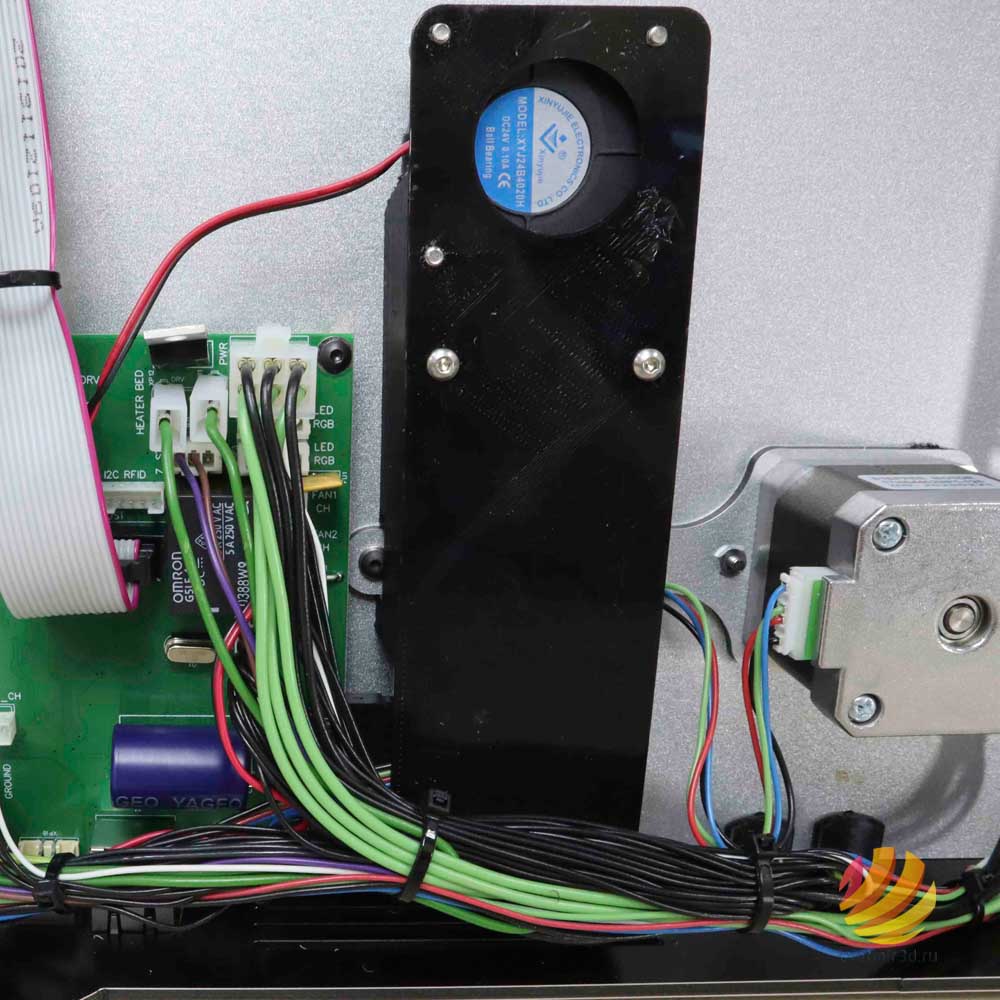

Теперь поговорим об электронной начинке. Как и говорилось выше – вся аппаратная часть тут та же, что и на моделях платформы X. Управляет всем фирменная плата, основанная на контроллере STM32, к ней коннектором подключена плата с драйверами TMC 2130 по всем осям. Это добавляет надёжности, и если появится необходимость менять драйвер, то не придётся менять всю материнскую плату.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

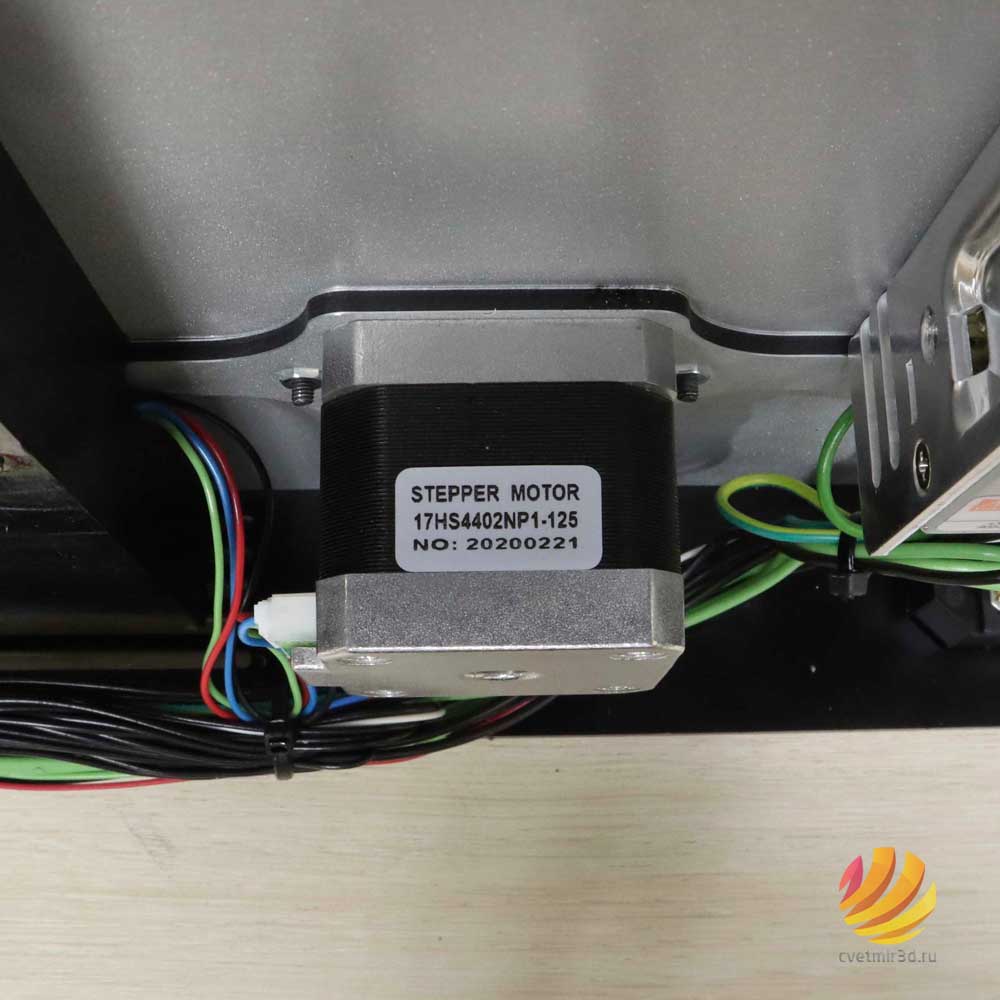

  Во избежание перегрева, драйвера охлаждаются маленькой турбиной через напечатанный кожух. За электроснабжение отвечает трёхсотваттный блок питания на 24 вольта. По осям установлены всем знакомые моторы NEMA 17.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic


Управление

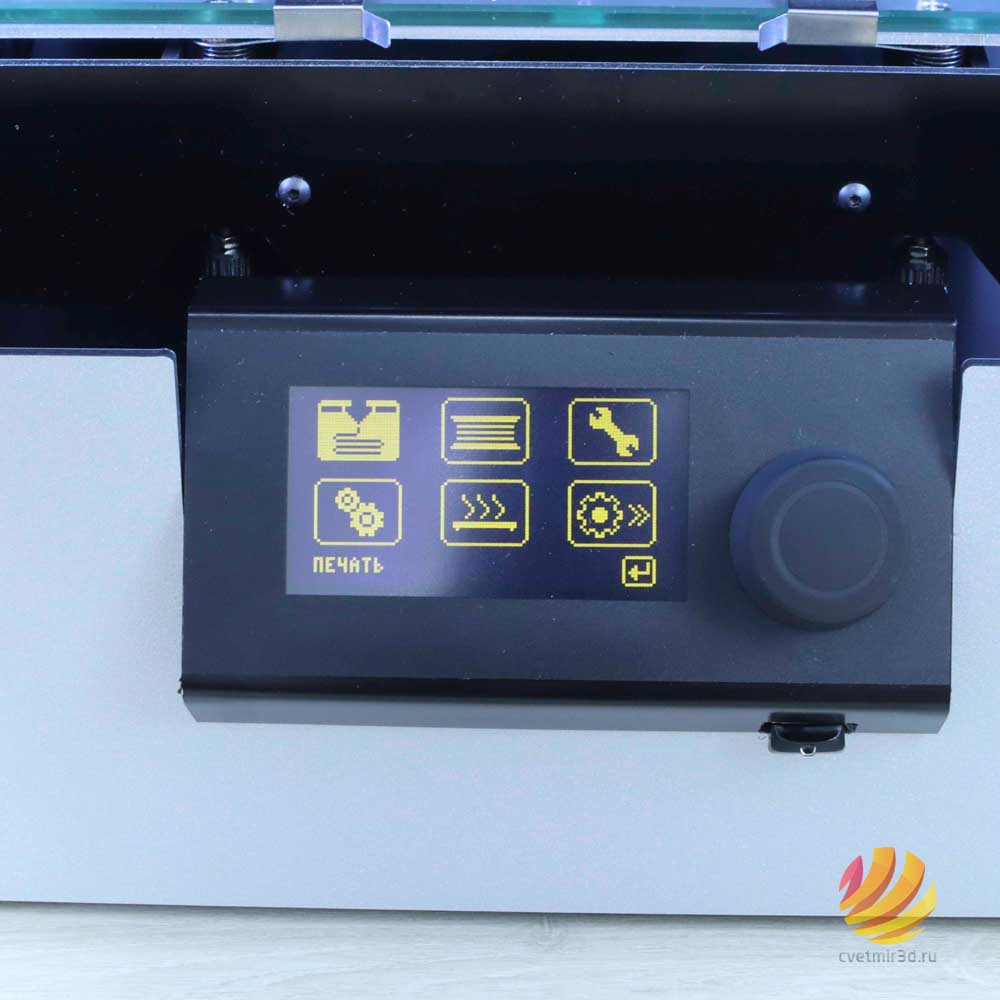

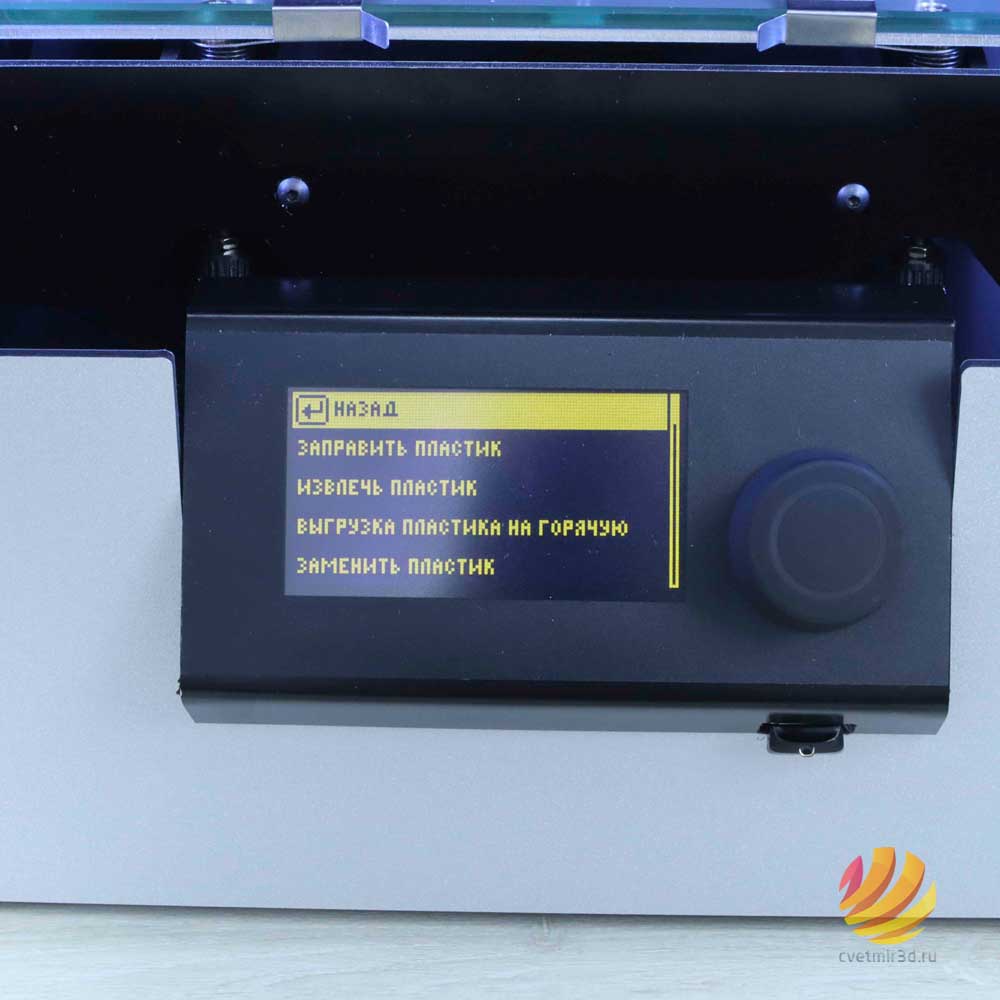

Экран с энкодером тоже перекочевали от старших моделей, собственно, как и прошивка, но с небольшими изменениями. В частности, калибровка стола тут выполняется механически, при помощи вращения 3-x подпружиненных винтов, на которых держится стол. Меню позволяет загружать и выгружать пластик, есть помощник калибровки стола, о котором говорилось выше, можно выставить Z-offset. Несомненным плюсом для новичков в 3D печати будет то, что всё меню полностью на русском и написано понятным языком.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Примеры печати

Для печати нам необходимо с флешки установить программу PolygonX, работающую с принтерами PICASO 3D. На этой флешке, кстати, заранее предзаписаны готовые задания для проверки работоспособности принтера и точности калибровки стола. При выборе задания с флешки прямо перед печатью можно выбрать материал и скорость печати, это очень удобно и позволяет не перенастраивать принтер под каждый отдельный материал.

Обзор 3D принтера PICASO 3D Designer Classic

Перед печатью принтер находит нули всех координат, отбиваясь прямо от стенок. Это «фишка» драйверов TMC 2130, о которых говорилось выше. Благодаря этому удалось избавиться от концевиков, что также повысило надёжность принтера. Помимо парковки драйверы, умеют ловить пропуски шагов для исключения смещения слоёв.

 PLA

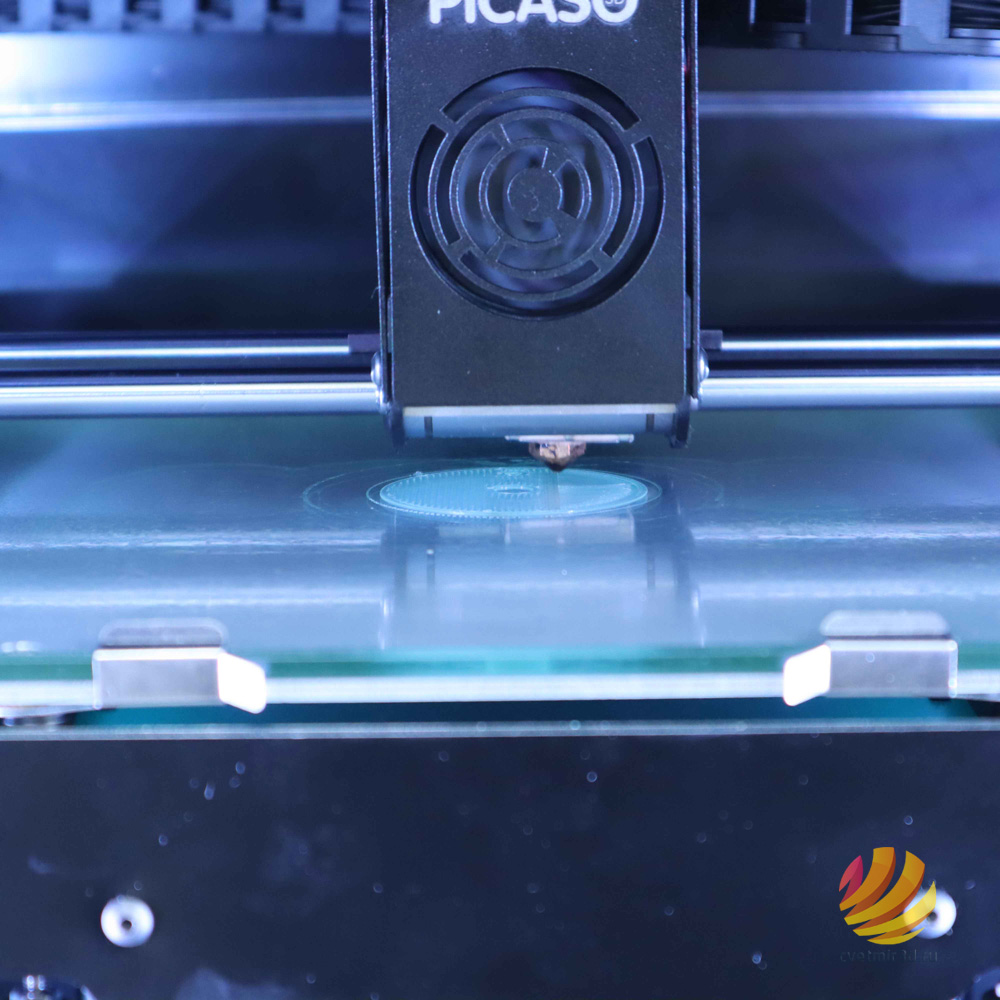

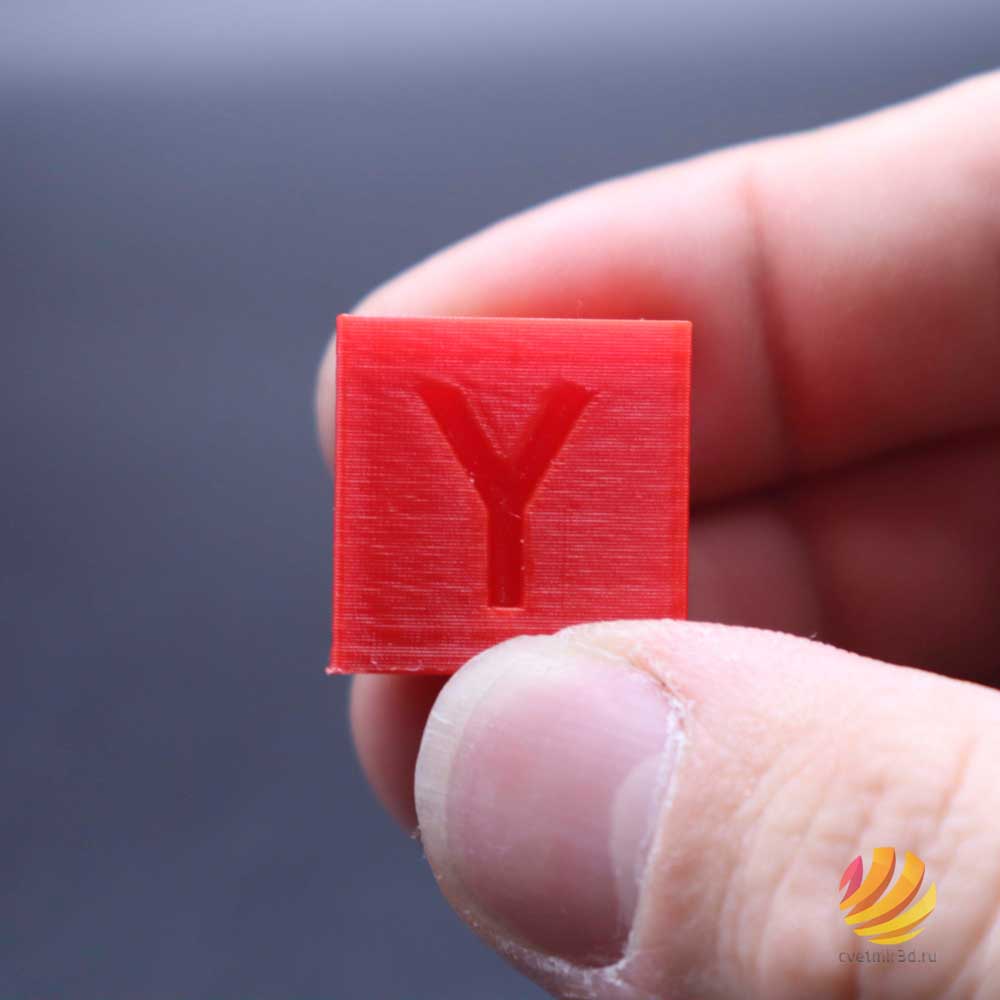

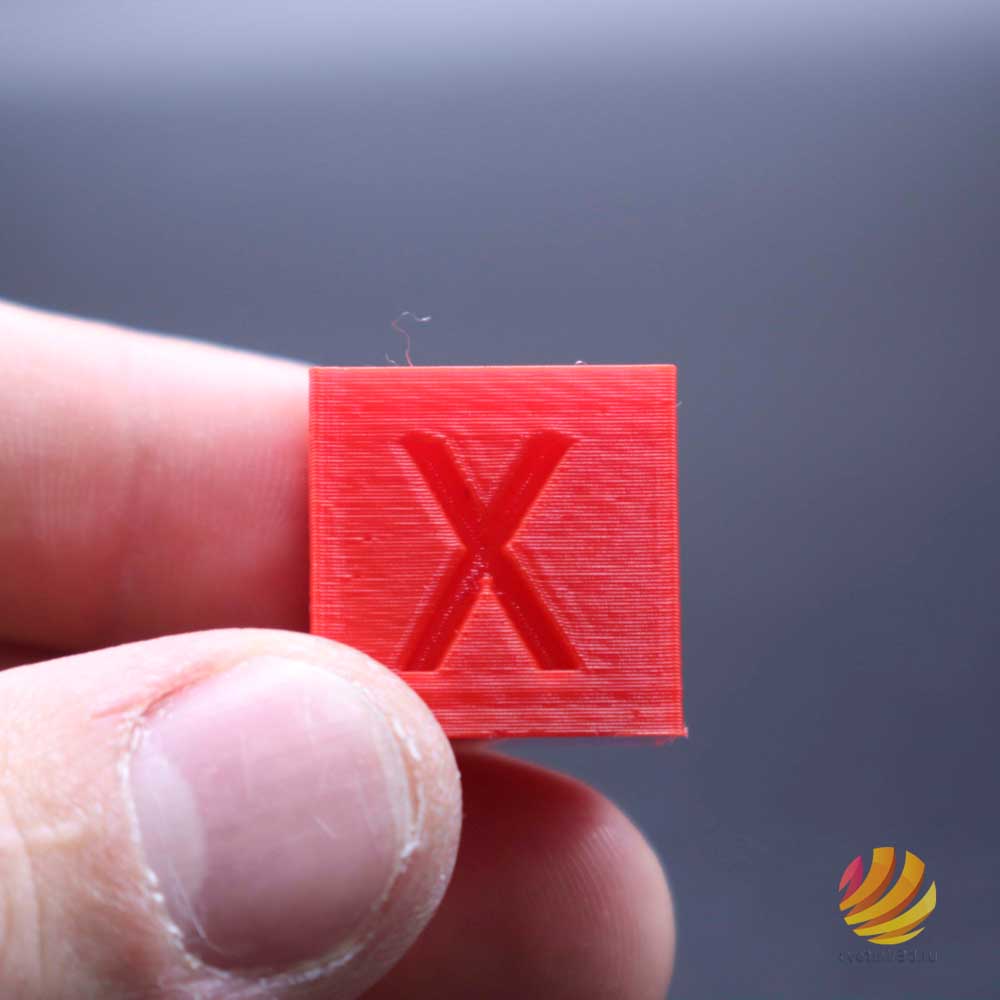

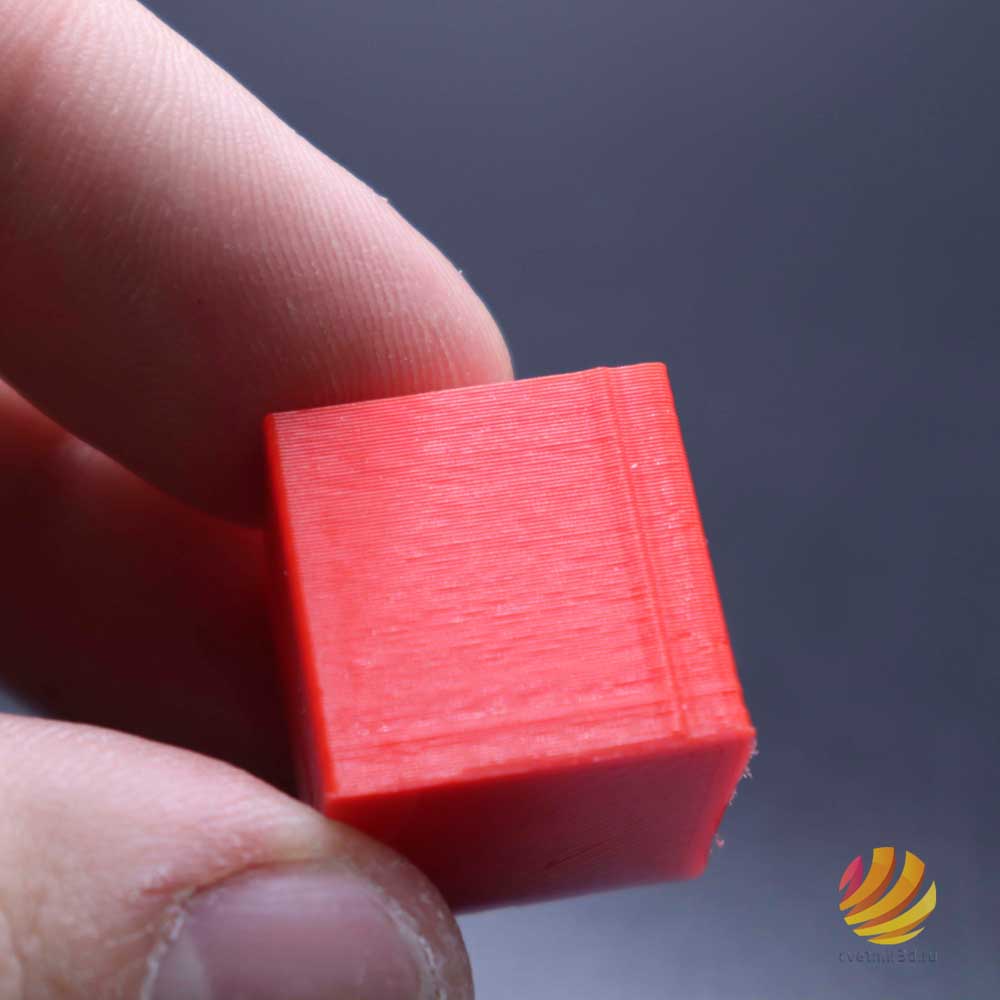

Из красного PLA от Polymaker распечатали кубик со стороной 20 мм. Тут, как и в старших моделях присутствует силиконовый очиститель, по которому принтер проходит перед печатью для снятия облоя с сопла. Очень удобная функция. Кубик печатался с использованием стандартного профиля для PLA.

Обзор 3D принтера PICASO 3D Designer Classic

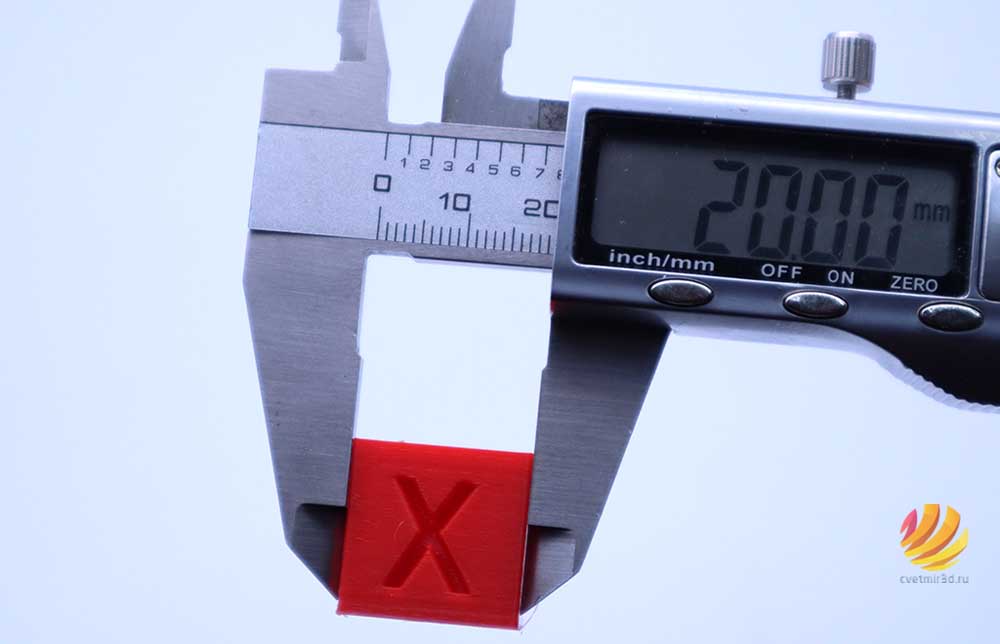

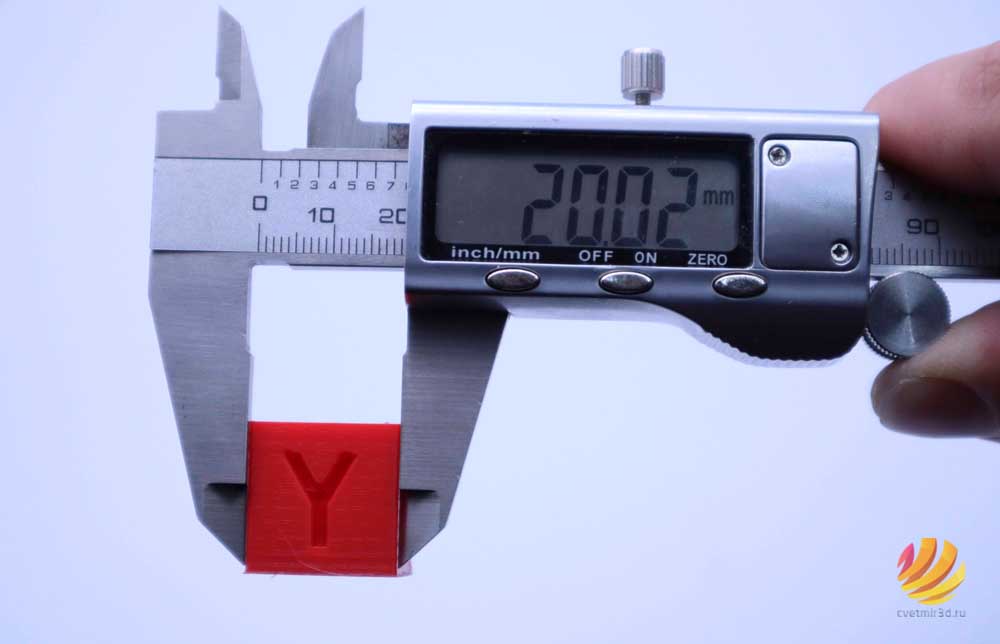

Проверим точность печати при помощи электронного штангена. По оси Х – 20мм, по Y – 20.02мм и по Z – 20.04мм. Всё чётко. По самой модели всё также хорошо. Слои легли ровно, есть небольшие косяки по поверхности. Единственное что сильно бросается в глаза –не скрытый шов на задней стенке модели. Как я не пытался – убрать его не получилось. Можно только попробовать сдвинуть в угол, но делать это придётся отдельно для каждой модели. Довольно весомый недочёт.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Wood+PetG+TPU

Следующий проект мы будем печатать сразу несколькими пластиками. Для начала распечатаем базу из eBamboo от eSun. Основную часть распечатаем из тёмно-зелёного PETG от Tiger3D, а центровочные цилиндры из TPU от eSun.

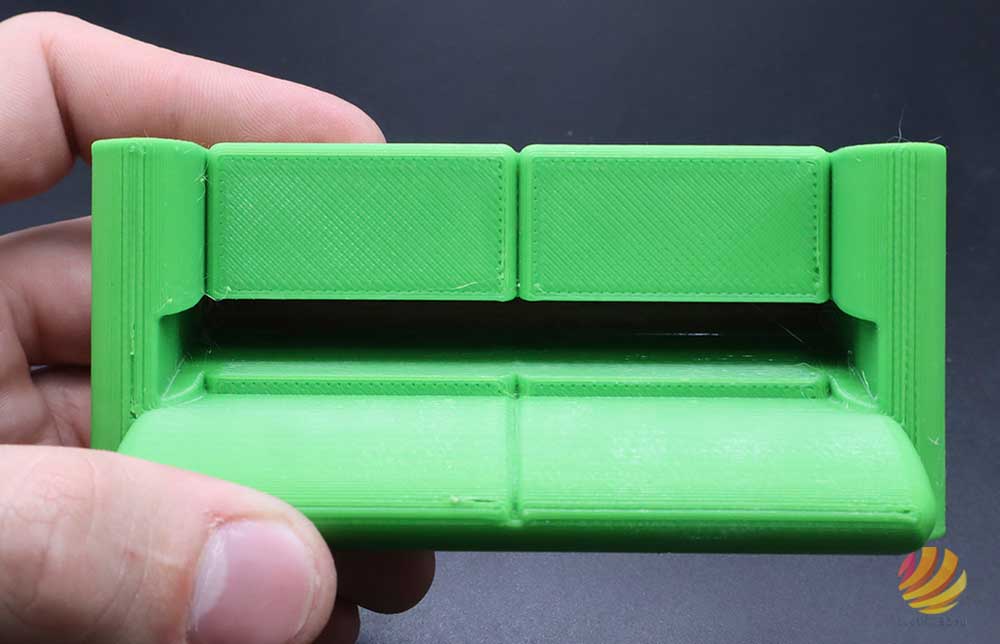

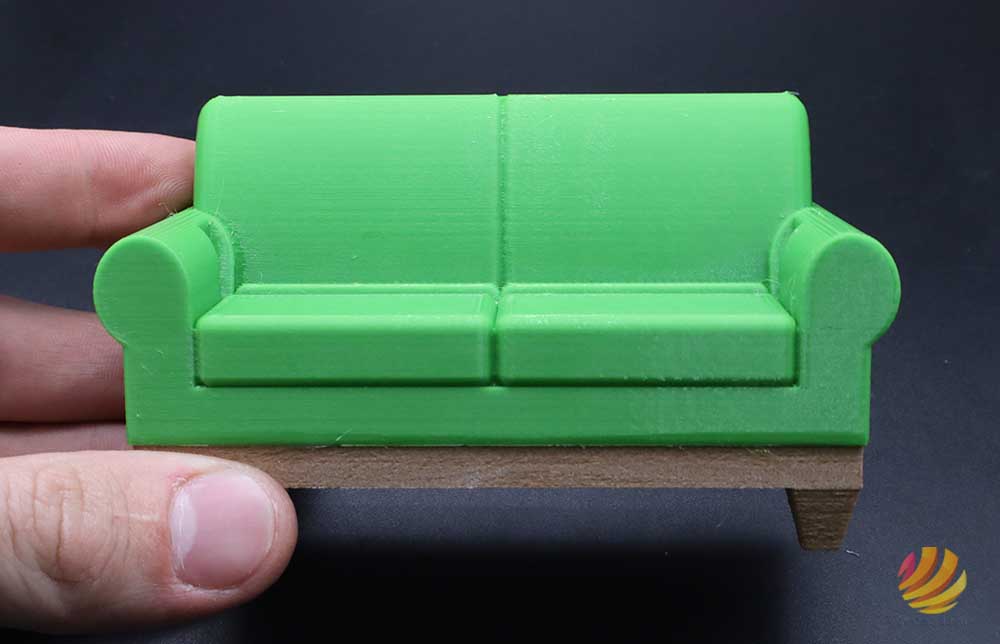

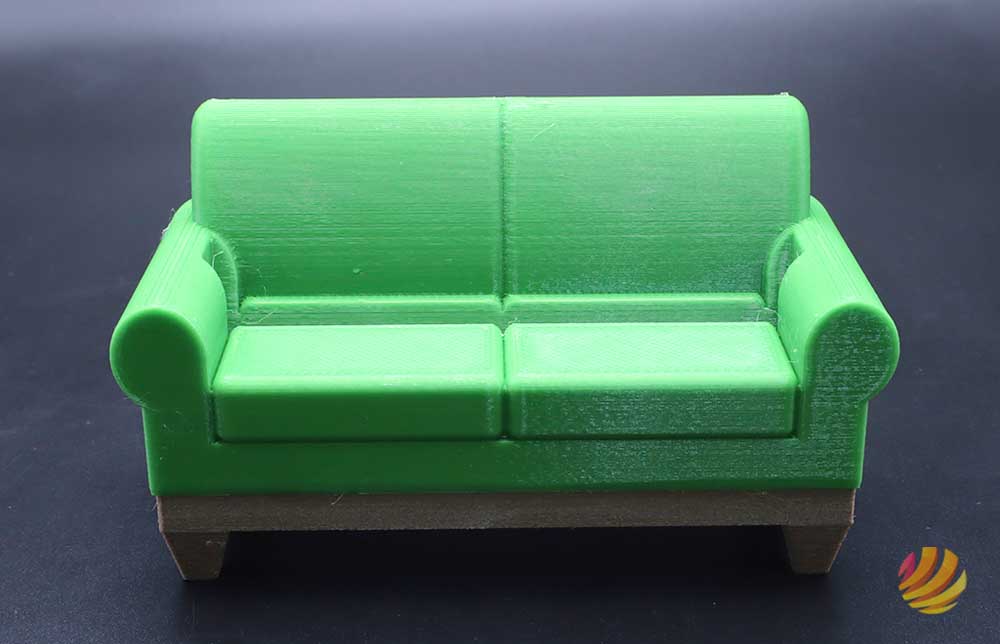

У нас получилась визитница в форме дивана с деревянными ножками. Отлично смотрится. При печати eBamboo возникла некоторая волосатость, но она легко убралась рукой. Все остальные печати получились отлично. На фотографиях можно увидеть получившееся качество готового изделия.

Для печати использовались следующие параметры:
eSun eBamboo –  Сопло: 210, Стол: 40, Обдув 100%, Циркуляция 100%

Tiger3D PETG – Сопло:240, Стол: 70, Обдув: 60%, Циркуляция 100%

eSun eTPU-95A – Сопло: 215, Стол: 45, Обдув: 100%, Циркуляция: 100%

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

ABS

Для следующей печати нам понадобится в настройках залезть немного глубже. Дело в том, что Picaso Designer Classic из коробки не может печатать ABS пластиком.

Обзор 3D принтера PICASO 3D Designer Classic

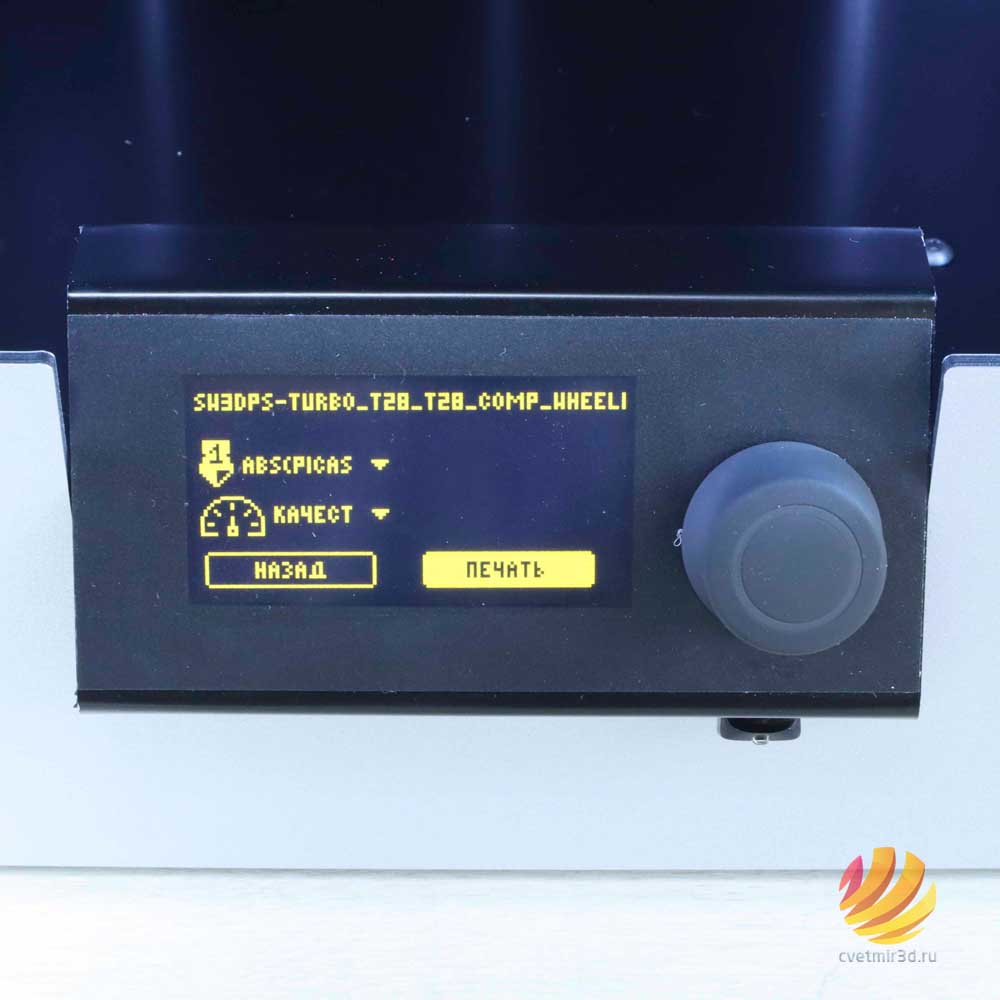

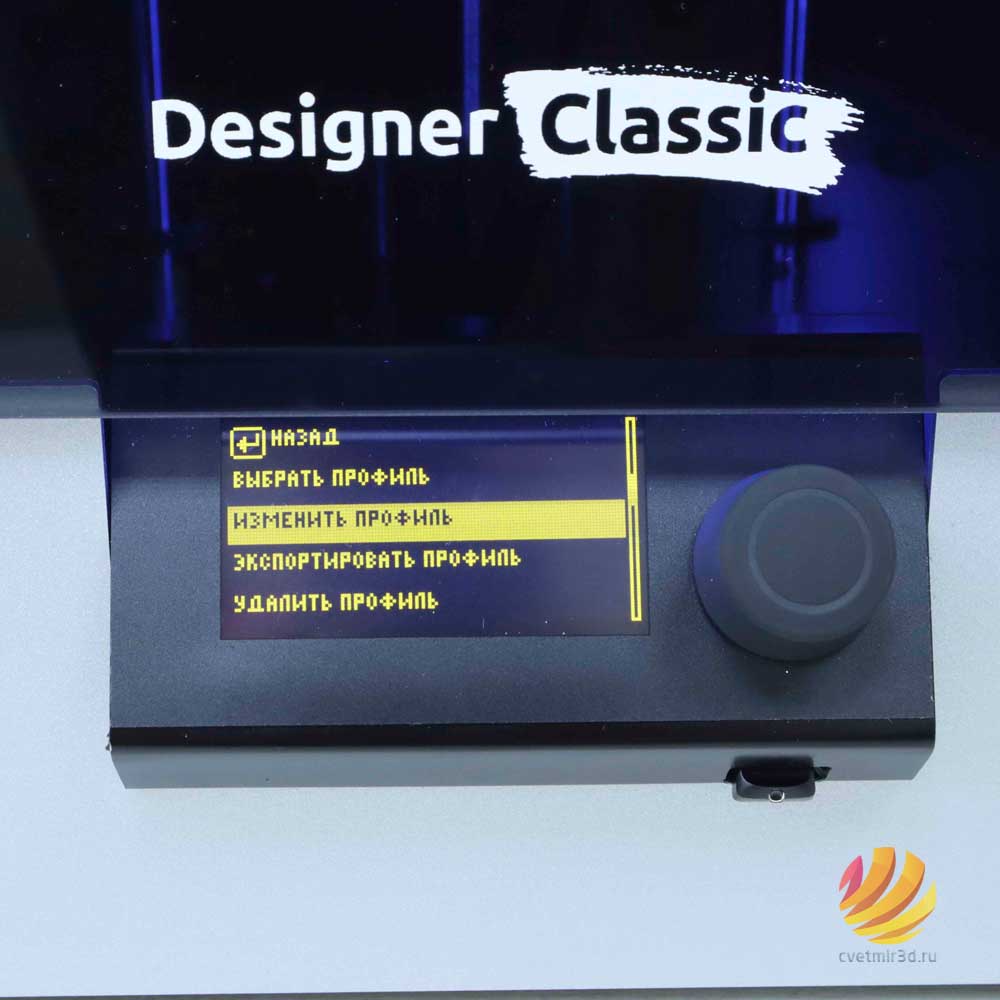

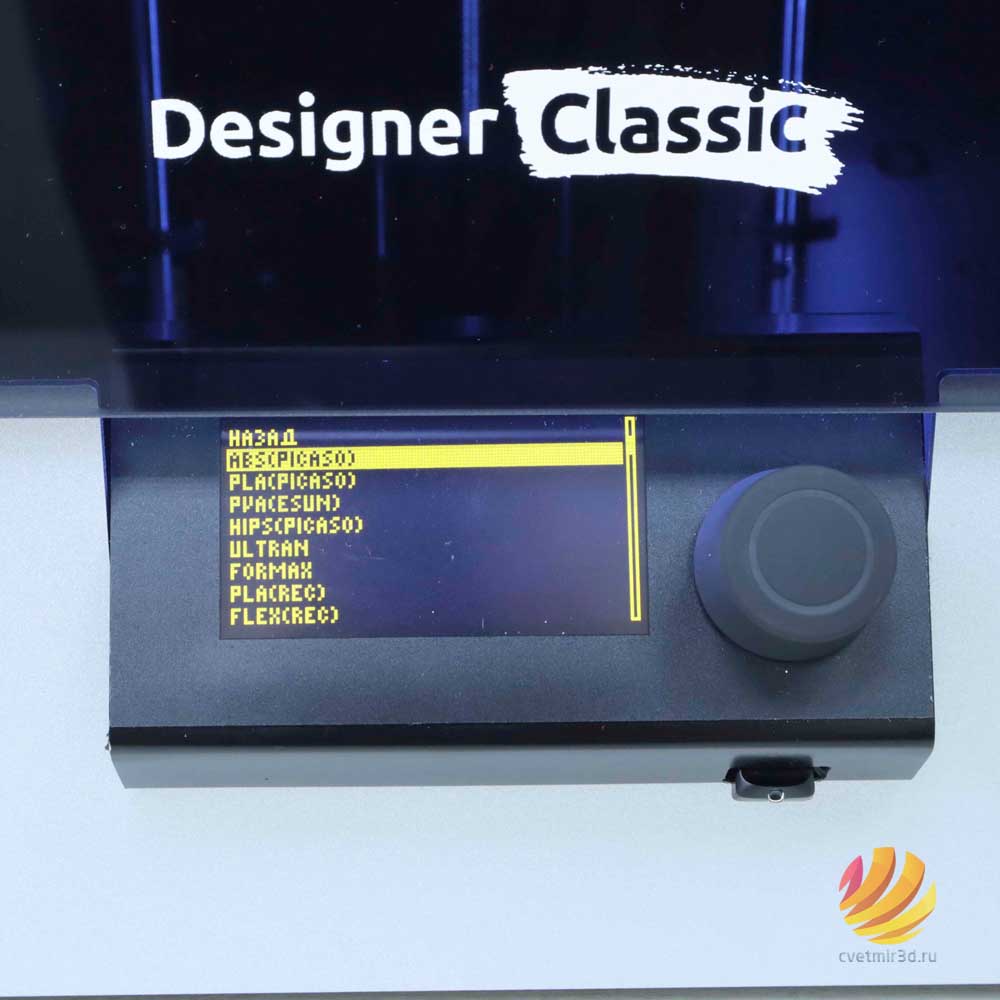

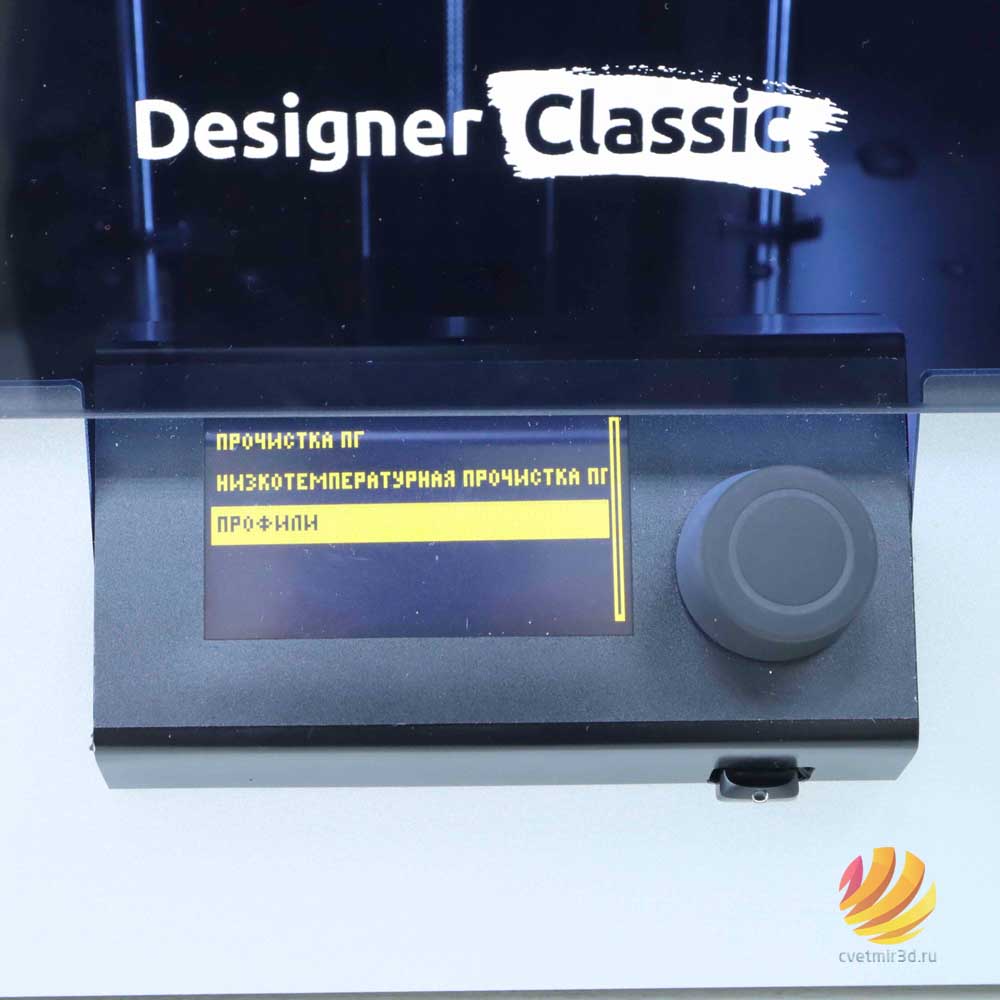

  Для того, чтобы дать ему возможность делать это, нужно выполнить следующие действия – Открываем меню Пластики в принтере; Это вторая иконка на экране. В этом меню выбираем Профили>Изменить профиль>ABS(PICASO) и меняем температуру для первого слоя. Как видите всё очень просто.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

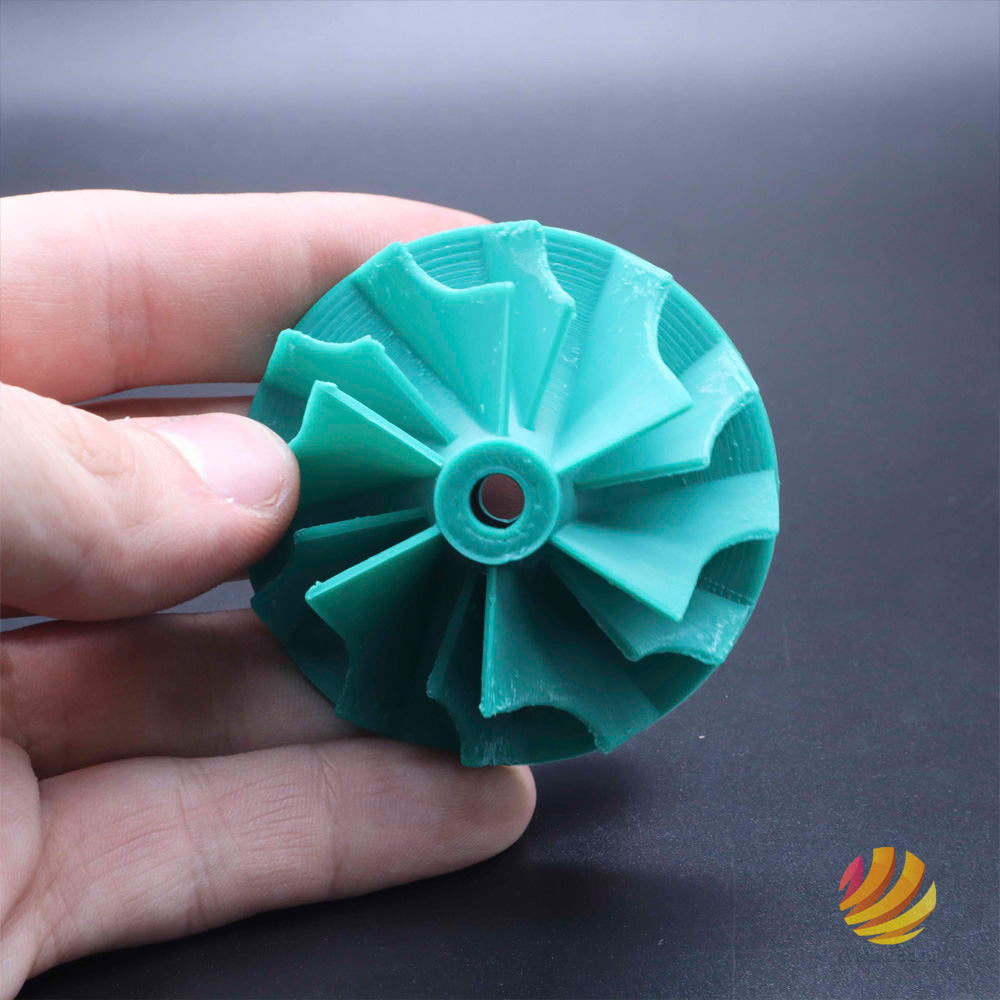

Напечатаем турбину из зелёного ABS от eSun. Для этой модели мы выбрали максимально возможное качество, но саму модельку пришлось сделать меньше оригинального размера.

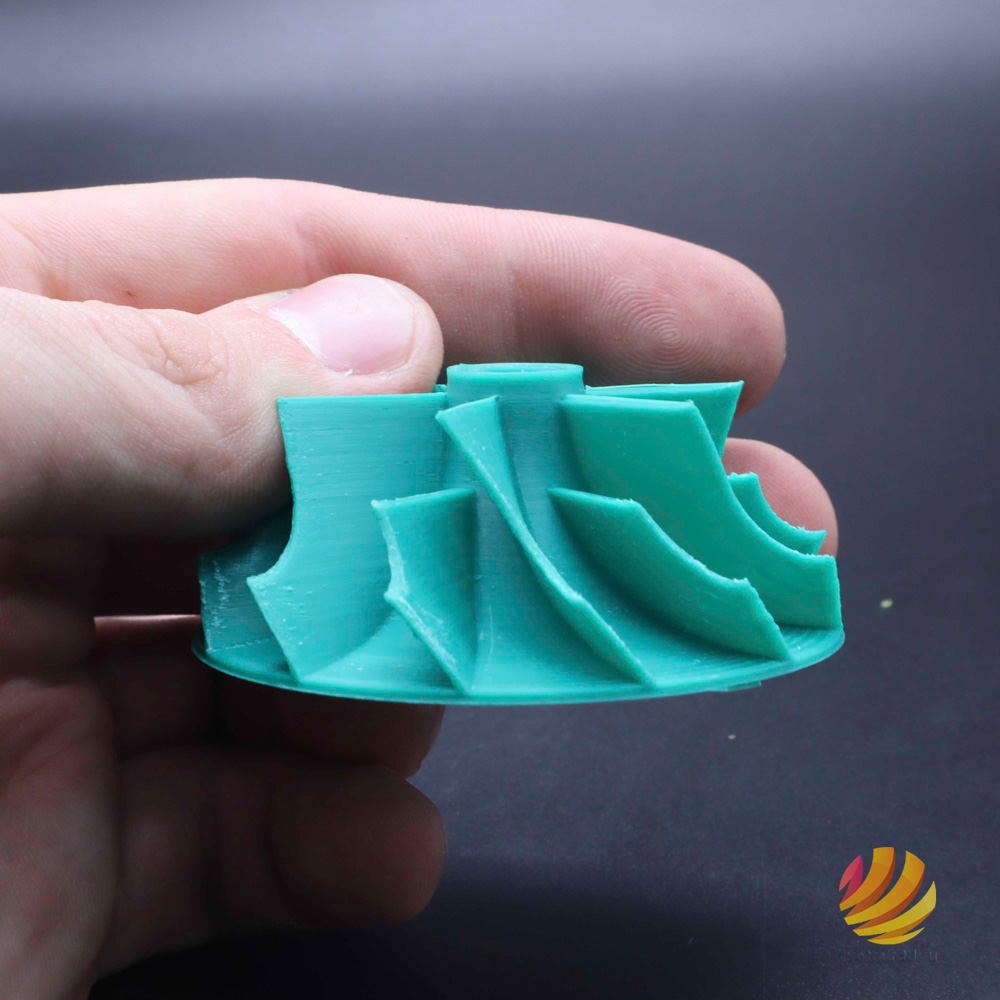

Посмотрим на готовую модель. Как и следовало ожидать – она отлично напечаталась, несмотря на тонкие лопасти. Слой в 10 микрон дал отличную поверхность, слоёв незаметно, хоть и на лопастях присутствуют небольшие погрешности от ретракта. Возможно в этом виновато то, что мы печатали стандартным профилем для ABS.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Данный результат говорит о том, что этот принтер можно использовать и для несложной технички.

ePA-CF

Продолжим тестировать принтер на инженерных пластиках. Следующим на очереди будет ePA-CF от eSun. Он представляет из себя угленаполненный нейлон, но печатать им немного проще, чем обычным нейлоном. Из него напечатаем кронштейн для настенной полки. Для печати создали профиль специально под него: Сопло – 250, Стол 80, Обдув 10%, Циркуляция: 0%

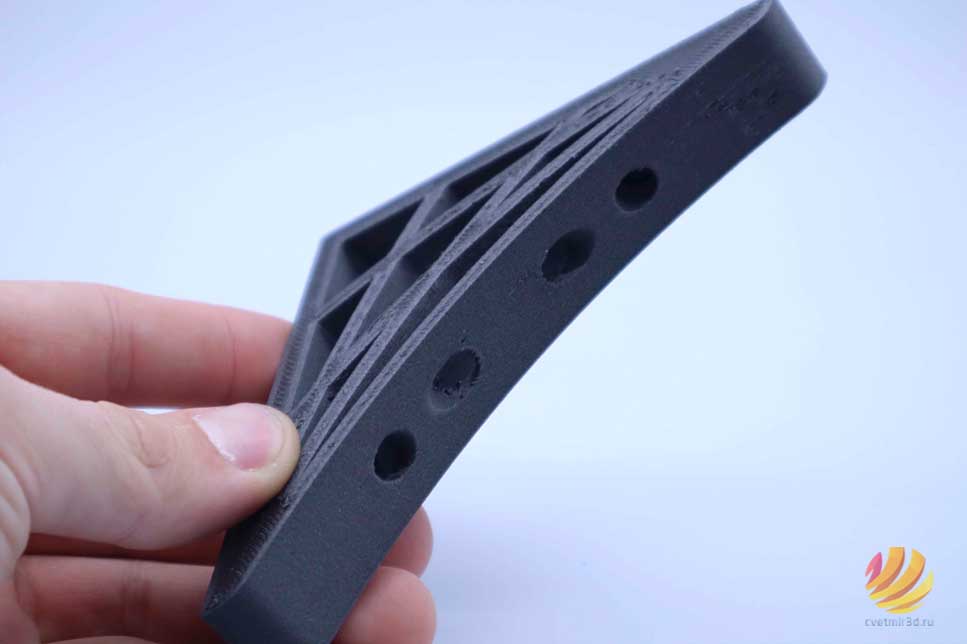

В результате мы получили вот такое изделие. Понятное дело, что таких кронштейнов нужно 2 штуки, для того, чтоб повесить полку, а качество можно посмотреть и на этой модели. Она получилась прочная, но при этом лёгкая. Слои спеклись хорошо, никаких косяков не выделяется.

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Обзор 3D принтера PICASO 3D Designer Classic

Постоянно печатать карбоном, на этом принтере, к сожалению, не получится по той причине, что здесь установлено латунное сопло. Карбон со временем сточит его и точность будет уплывать с каждой печатью. Для печати такими филаментами стоит приобрести и установить блок 400 с соплом из закалённой стали для этого принтера.

Nylon

Теперь попечатаем нейлоном без наполнения. Так как данный пластик в большинстве случаев используют для печати шестерёнок, то её мы и напечатаем. Печатали мы при закрытой камере с настройками – Сопло: 250, Стол: 100, Обдув 0%, Циркуляция 0%.
Обзор 3D принтера PICASO 3D Designer Classic

  Начну с того, что модель получилась не с первого раза. Нейлон упорно хотел оторваться от стекла даже с адгезивом и разрешить это удалось только нанесением клея карандаша. Так как моделька маленькая, она напечаталась хорошо. Все зубья пропечатались и ничего нигде не повело. Пластик дал значительную усадку и модель стала меньше на миллиметр от цифровой модели. Но усадка плюс минус равномерная по всем осям, а значит её можно скомпенсировать масштабом. Если бы не проблемы с адгезией, то можно было сказать, что печать прошла отлично.

Обзор 3D принтера PICASO 3D Designer Classic

Заключение

Что хочется сказать в заключение: 3D принтер Designer Classic - это некое возвращение к истокам компании PICASO 3D. Во многом принтер очень похож на первый 3D Designer, как внешне, так и конструктивно. В электронном плане он, конечно, подрос, приняв на борт электронику от принтеров X серии. Но ему смертельно не хватает некоторых их функций. Также расстраивает общая шумность работы, некоторые конструктивные просчёты и ошибки в прошивке, как с ABS. Профессионалам этот принтер не подойдет по ряду причин: невозможно печатать высокотемпературными пластиками из коробки, нет электронной калибровки стола, системы энкодеров контроля подачи пластика. Малая область печати тоже накладывает свои ограничения.

Под такие задачи советуем рассматривать старшие модели линейки.

Однако помимо вышеперечисленных минусов данный принтер обладает весьма весомыми плюсами. За свои деньги – это отличная рабочая лошадка и открытый учебник. Его не надо долго настраивать и разбираться, а всё, что нужно для печати, уже идёт в комплекте. При наличии возможностей принтер отлично поддаётся модификации. После установки дополнительных модулей контроля пластика и первого слоя Designer Classic вполне сможет посоревноваться по качеству с топовыми одноэкструдерными принтерами. Но и из коробки он способен радовать качеством печати, используя легкоплавкие, экологичные материалы. Данный принтер отлично подойдёт для образовательных учреждений и приобщения школьников к новым технологиям. Также люди, которые только хотят впервые попробовать технологию 3D печати, найдут в этом принтере отражение всех своих желаний. Как говорят в PICASO 3D – «Идеальное продолжение вашей индивидуальности».

А купить эту и более профессиональные модели 3D принтеров от PICASO 3D и не только, вы можете в нашем магазине «Цветной мир» по ссылке в описании! С вами был Сергей из компании «Цветной мир». До скорых встреч!
